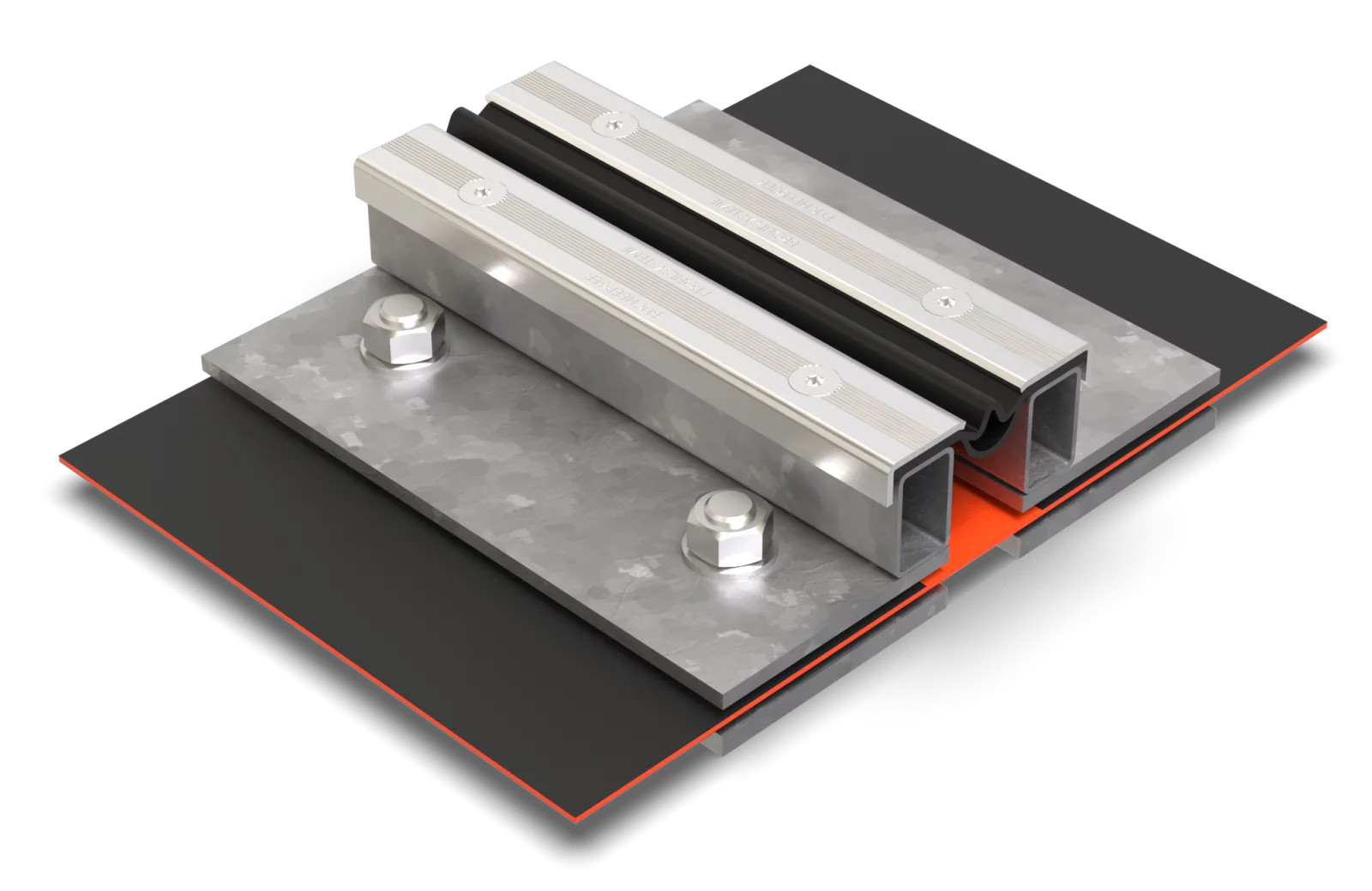

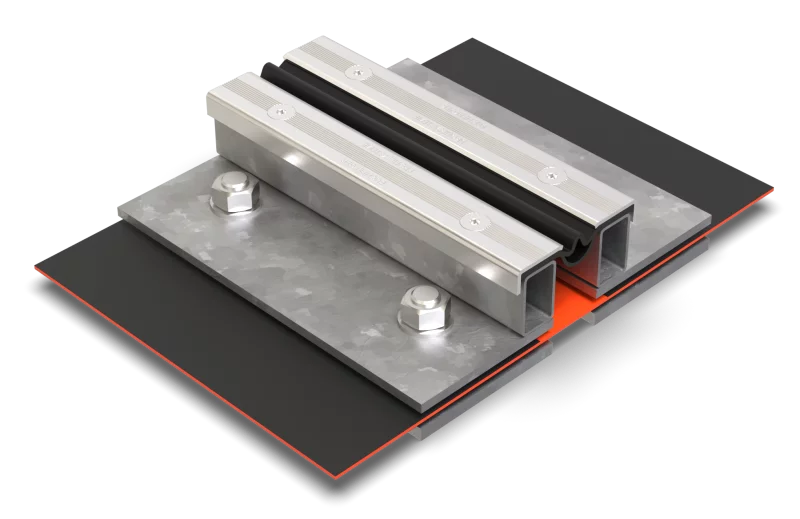

Wasserdichte Fugenprofile
BBF95/..

BBF95/..

  • hoch belastbar
  • Dichtbahn mit bauaufsichtlichem Prüfzeugnis
  • rutschhemmend strukturierte Sichtfläche

Eigenschaften

Wasserdicht, schwerlastbeständig, staplerüberfahrbar, Dehneinlage jederzeit auswechselbar, abriebfest, witterungs- und temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau

Material

Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), Dehneinlage EPDM, Fugenband BF20 aus EPDM mit seitlichen Einklebeflanschen ober- und unterseitig aus nichtbrennbarem Vlies

Belagsarten

Asphalt, Beton, Estrich

Befahrbarkeit

PKW, LKW, Stapler

Formstücke

Aufkantung, Folienhochzug, Eckstück, T-Stück, Kreuzstück, Boden-Wandanschlüsse

Hinweise

Wasserdichtes Fugenprofil als Los-/Festflanschkonstruktion.

Angabe Profilhöhe (h) ab UK-Losflansch.

Das Fugenband ist ein Produkt der BBF ElastoFug Fugenbandsysteme.

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

Fugenspiel waagrecht:
40 mm (±20 mm)
Fugenspiel senkrecht:
20 mm (±10 mm)
Sichtbreite:
95 mm
Fugenbreite maximal:
60 mm
Belastung:
Radlast 4500 kg bei Ø 150 mm, B = 100 mm
Belastung LKW:
600 kN (DIN 1072)
Belastung Stapler:
150 kN (DIN 1055-3)
Lieferlänge:
3 mtr
Farbe der Dehneinlage:
schwarz

Ausführungen

Artikel-Nr. Profilhöhe (h) Aussparung (BxT)
BBF95/37 37 mm 290 x 20 mm
BBF95/42 42 mm 290 x 20 mm
BBF95/52 52 mm 290 x 20 mm
BBF95/62 62 mm 290 x 20 mm
BBF95/92 92 mm 290 x 20 mm

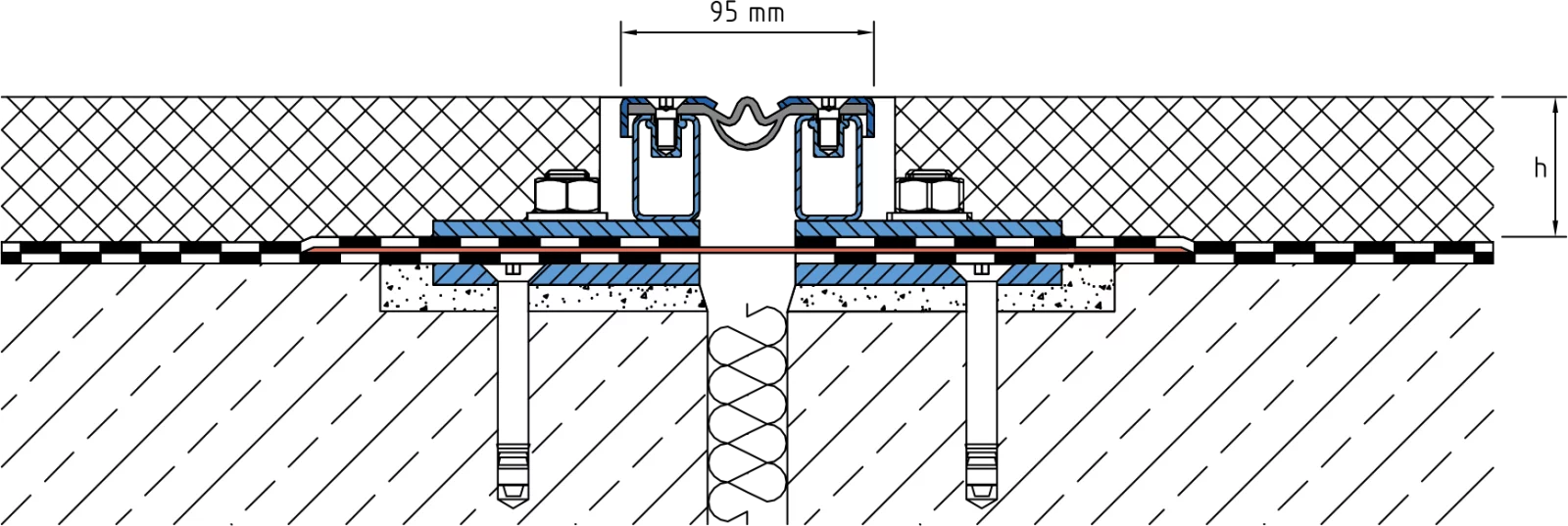

Technische Zeichnung
Technische Änderungen vorbehalten
