Profilendausbildungen

Die dargestellten Profilendausbildungen zeigen eine Auswahl an möglichen Formteilen.

Beim örtlichen Aufmaß finden wir für alle Fugenverläufe die passende Lösung. Die Fugenprofile werden in unserem Werk passgenau hergestellt und von unseren Monteuren fachgerecht eingebaut.

Endausbildungen VA.8...

Aufkantung h=50 mm

Systembeispiel: VA.8.95/20

Aufkantung h=150 mm

Systembeispiel: VA.8.95/20

Endstück h=variabel

Systembeispiel: VA.8.95/20

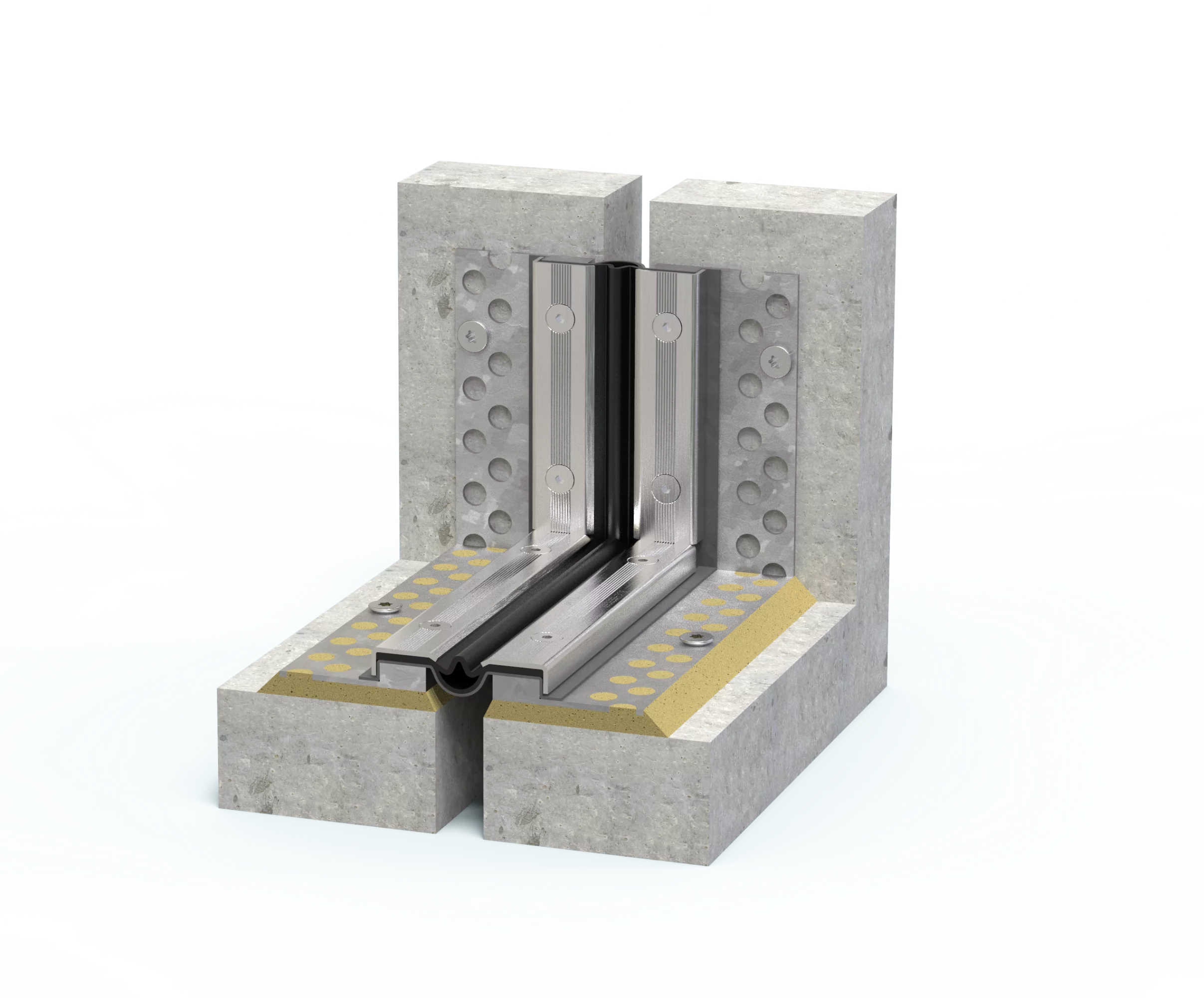

Eckstück senkrecht h=variabel

Systembeispiel: VA.8.95/20

Hohlkehle 45° mit Endstück h=50 mm

Systembeispiel: VA.8.95/20

Abkantung l=variabel

Systembeispiel: VA.8.95/20

Folienhochzug h=variabel

Systembeispiel: VA.8.95/52 F

Aufkantung h=150 mm

Systembeispiel: VA.8.95/52 F

Eckstück senkrecht h=variabel

Systembeispiel: VA.8.95/52 F

Endstück h=variabel

Systembeispiel: VA.8.95/52 F

Eckstück mit W3

Eckstück waagrecht mit Übergang Boden-Boden zu Boden-Wandanschluss W3 und Endstück h=50 mm

Systembeispiel: VA.8.95/20

Endstück mit W3

T-Stück mit Übergang Boden-Boden zu Boden-Wandanschluss W3 und Profilendausbildung Endstück h=50 mm

Systembeispiel: VA.8.95/20

Eckstück mit W3

Eckstück waagrecht mit Übergang Boden-Boden zu Boden-Wandanschluss W3

Systembeispiel: VA.8.95/20

Endstück mit W3

Endstück h=50 mm bei Boden-Wandanschluss W3 mit Eckstück waagrecht

Systembeispiel: VA.8.95/20

Endausbildungen BBF...

Aufkantung gerundet h=min. 150 mm

Systembeispiel: BBF124/55

Hohlkehle 45° und Aufkantung h=150 mm

Systembeispiel: BBF124/55

Folienhochzug h=variabel

Systembeispiel: BBF124/55

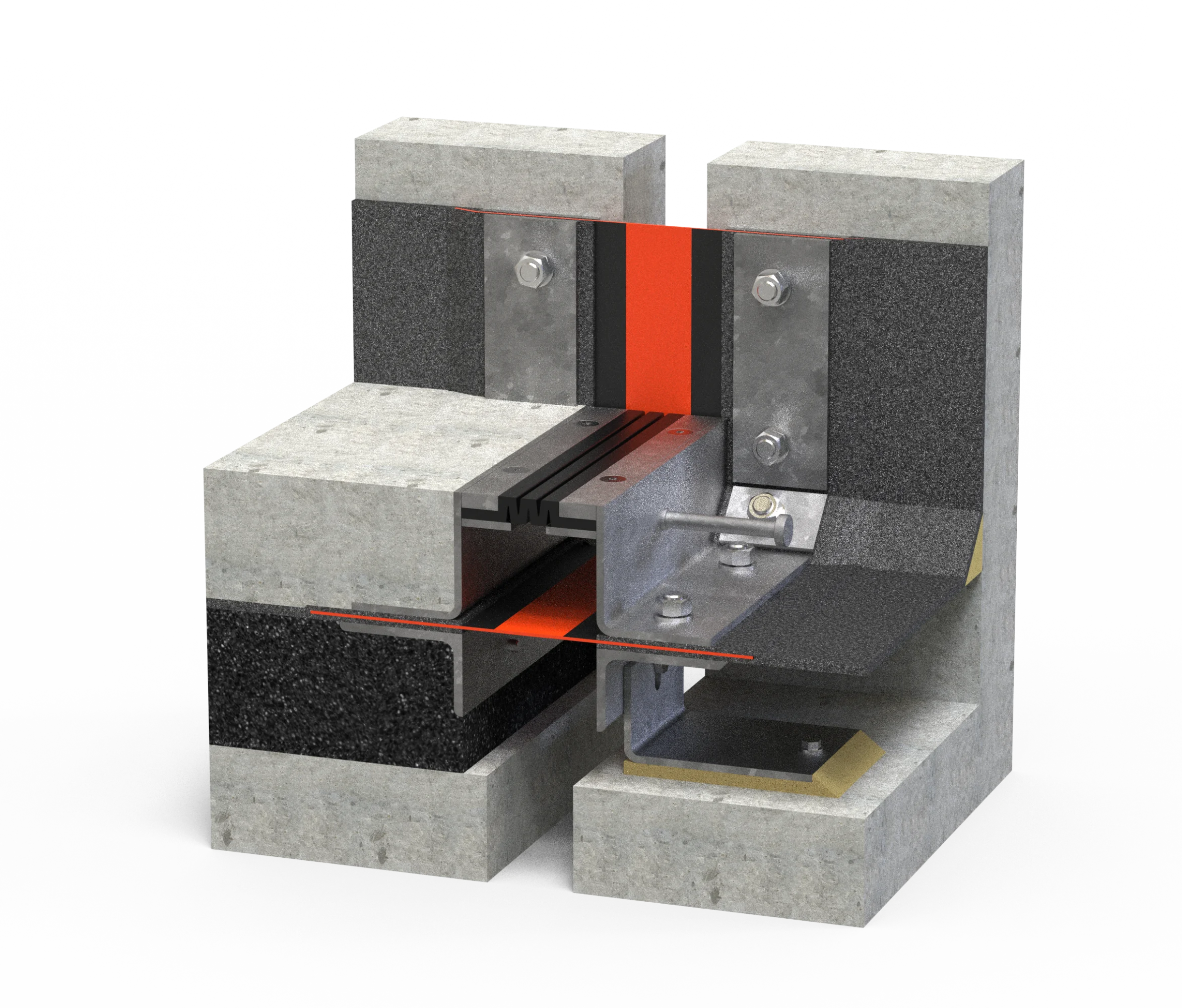

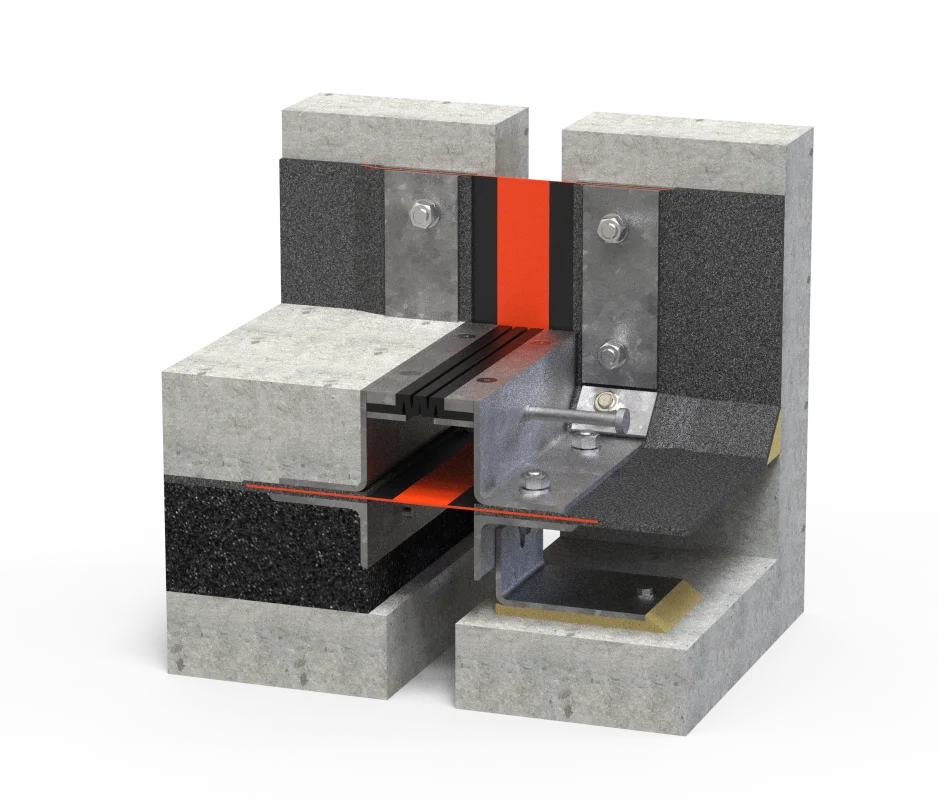

Folienhochzug h=variabel

Systembeispiel: BBF124/100 WD

Aufkantung h=150 mm

bei Boden-Wandanschluss W1 mit Eckstück waagrecht

Systembeispiel: BBF124/55 W1

Eckstück waagrecht

mit Übergang Boden-Boden zu Boden-Wand W1

Systembeispiel: BBF124/55 W1

Endausbildungen Schrammbord

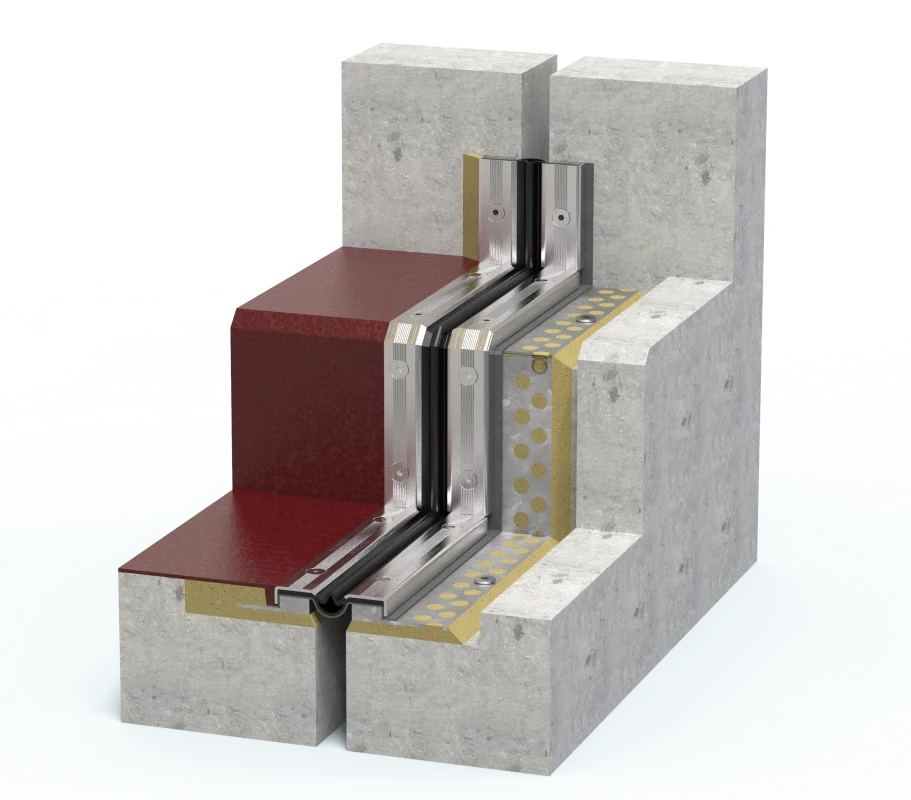

Schrammbord (Gehweg)

Fugenprofil folgt dem Verlauf des Schrammbordes.

Systembeispiel: VA.8.95/20

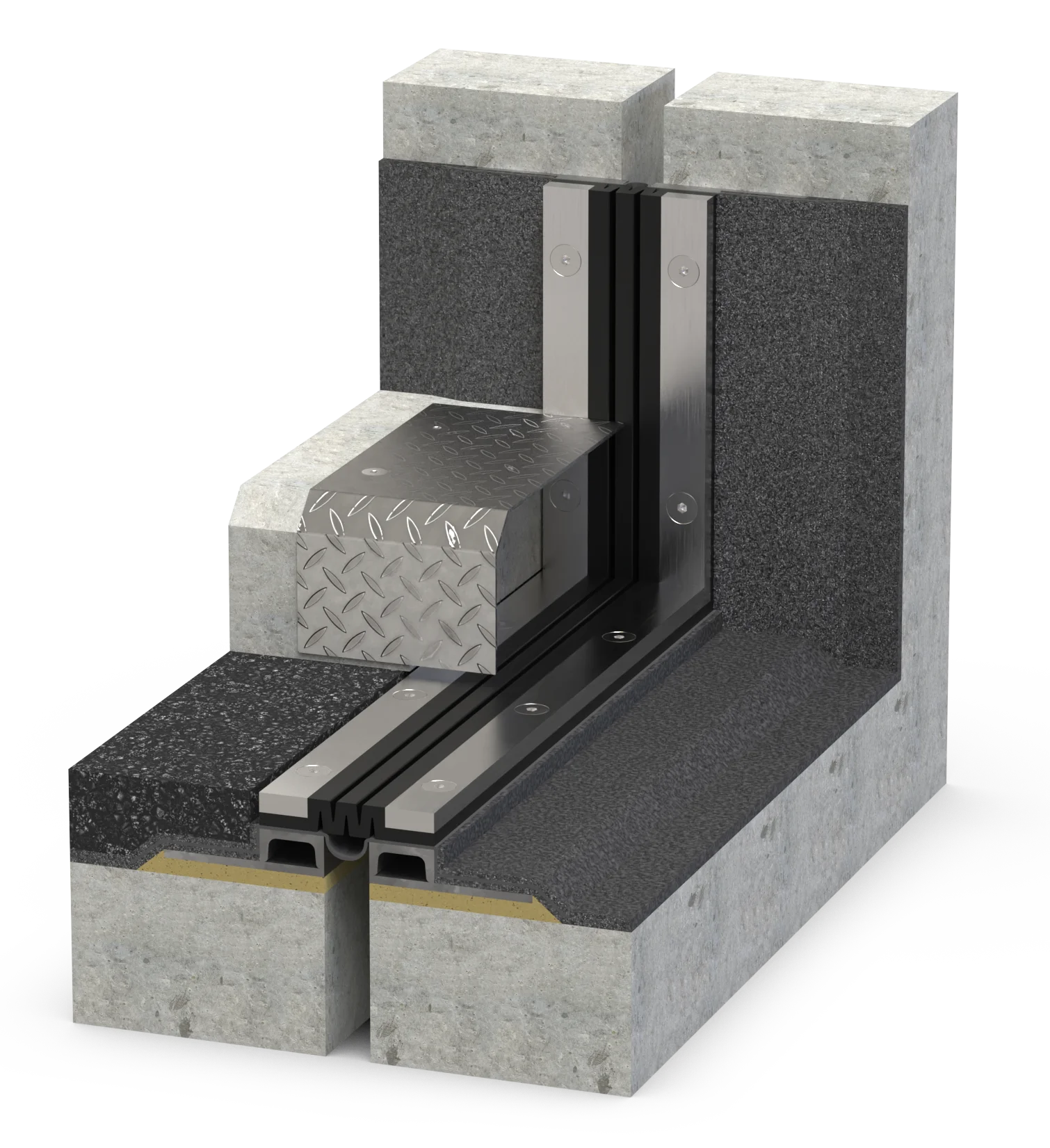

Schrammbord (Gehweg)

Fugenprofil verläuft unter dem Schrammbord, der entstandene Spalt wird mit rutschhemmenden Tränenblech (auf Anfrage) abgedeckt.

Systembeispiel: VA.8.110/47 F

Schrammbord (Gehweg)

Oberbau dem Verlauf des Schrammbordes angepasst, Los-/Festflansch der Abdichtungsebene folgend.

Systembeispiel: BBF124/55
