Endausbildungen - Entwässerungssysteme
Die dargestellten Rinnenendausbildungen zeigen eine Auswahl an möglichen Formteilen.
Beim örtlichen Aufmaß finden wir für jedes Entwässerungskonzept die passende Lösung. Die Ablaufrinnen werden in unserem Werk passgenau hergestellt und von unseren Monteuren fachgerecht eingebaut.

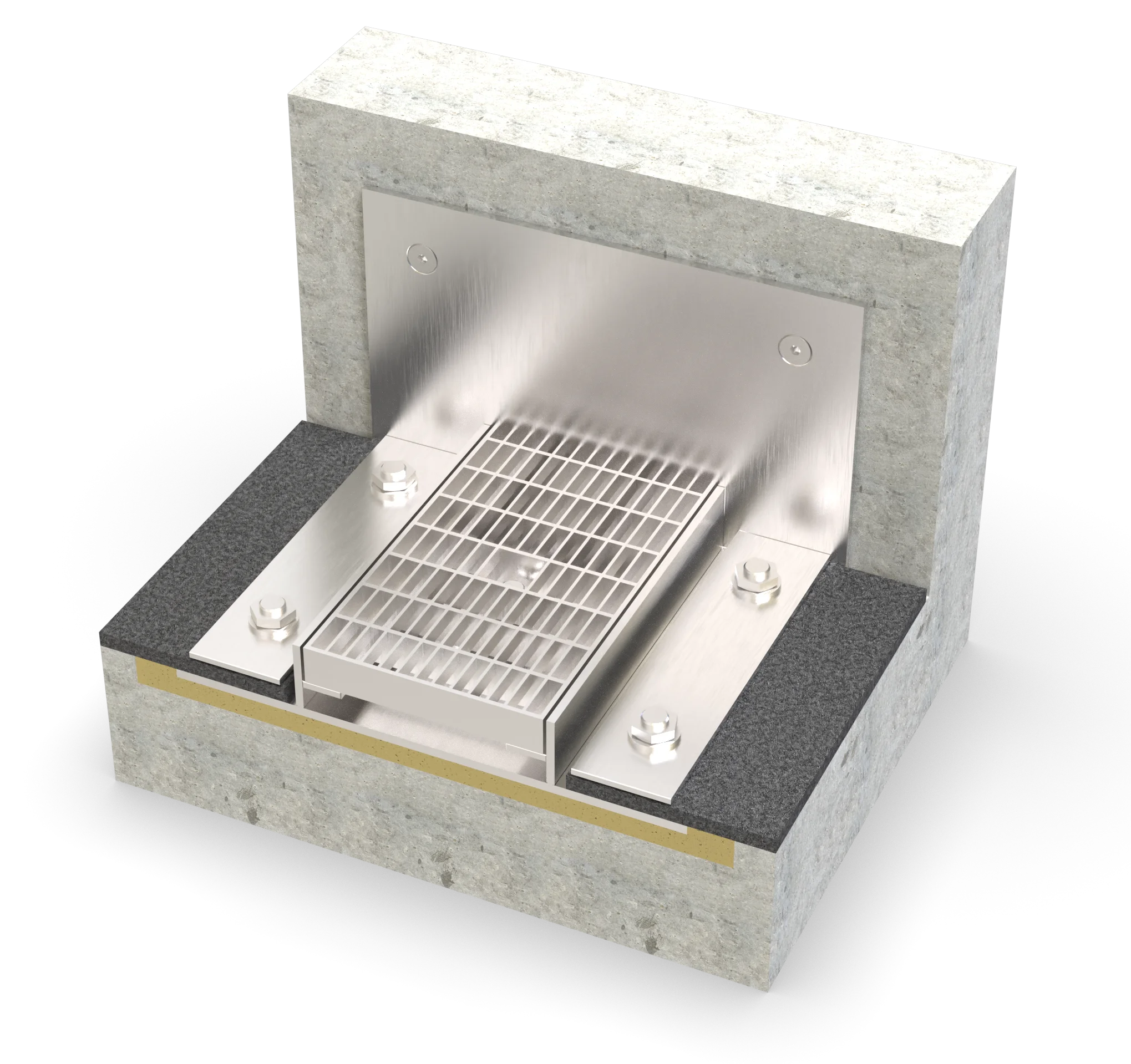

Aufkantung h=150 mm
Systembeispiel: ALR.1.150/51
Flansch umlaufend
Systembeispiel: ALR.1.150/51
Aufkantung h=50 mm
Systembeispiel: ALR.4.150/50
Flansch umlaufend
Systembeispiel: ALR.4.150/50
Aufkantung h=50 mm
Systembeispiel: ALR.5.150/50
Endblech
Systembeispiel: ALR.5.150/50

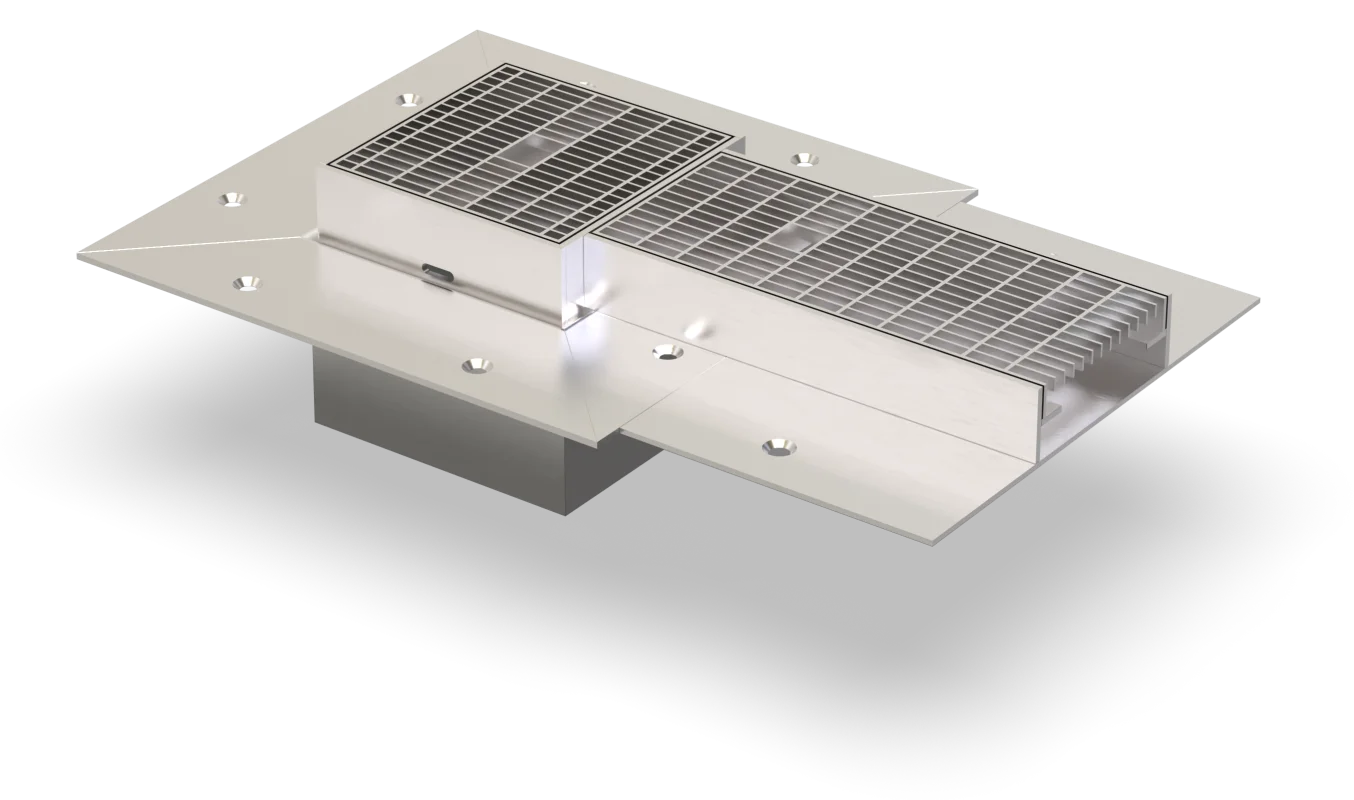

Anschluss Ablaufrinne an Pumpensumpfabdeckung
Systembeispiel: ALR.2.150/59 an PSA.2.200-200/60
Anschluss Ablaufrinne an Pumpensumpfabdeckung
Mögliche Anschlussvarianten:
- ALR.1 mit PSA.1
- ALR.2 mit PSA.2
- ALR.4 mit PSA.4
- ALR.5 mit PSA.5
- ALR.8 mit PSA.8
