Einbauvarianten

Belagswechsel von Beschichtung auf Flächenabdichtung mit Asphaltbelag

Systembeispiel: VA.8.95/20 kombiniert mit VA.8.95/52 F

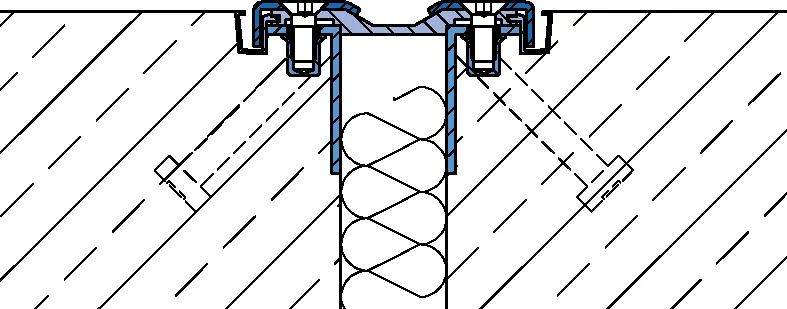

Belagswechsel von Beschichtung auf Einbau in Ortbeton

Systembeispiel: VA.8.95/20 kombiniert mit VA.8.95/0

Belagswechsel von Beschichtung auf Flächenabdichtung mit Estrich oder Betonbelag

Systembeispiel: VA.8.110/30 kombiniert mit VA.8.110/150 F

Beschichtung

Auf Rohdecke montiert, geeignet bei Sanierungen durch die geringe Profilhöhe von 21 mm.

Systembeispiel: VA.8.95/20

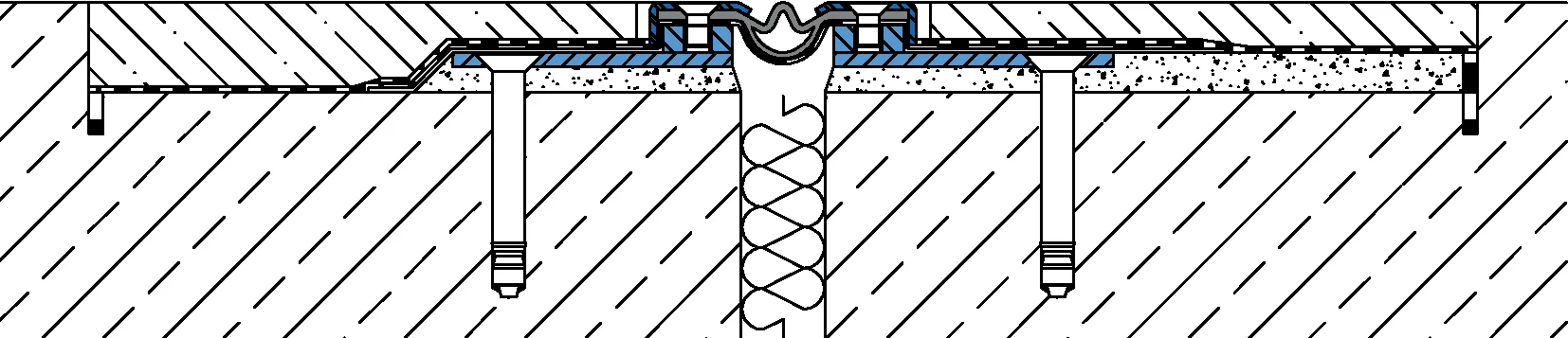

Flüssigkunststoff

In Aussparung montiert, geeignet bei Sanierung ohne Flächenabdichtung.

Systembeispiel: VA.8.95/22 F

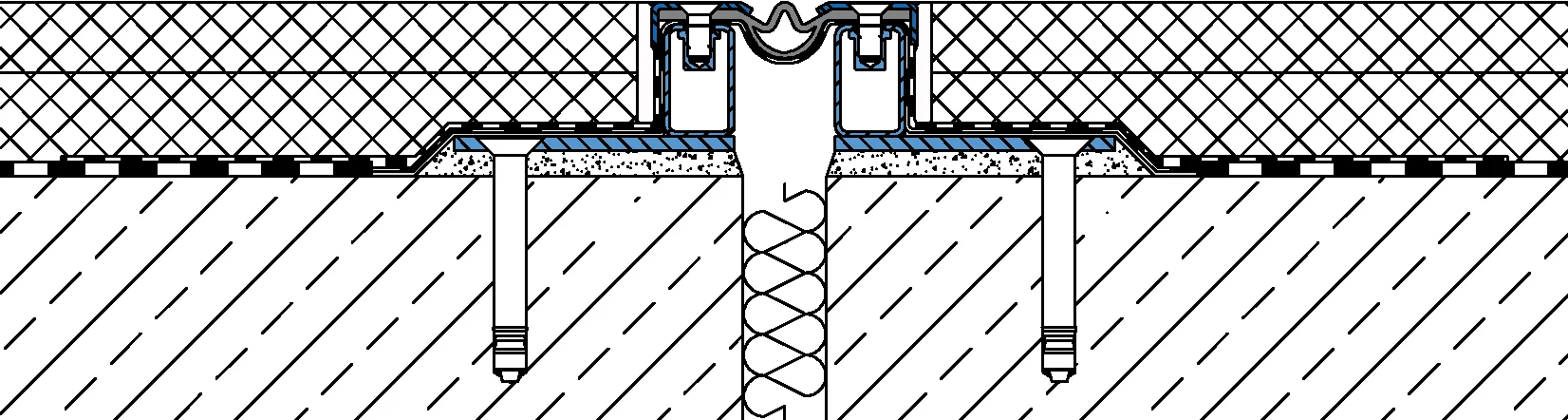

Flüssigkunststoff

Auf Rohdecke montiert, geeignet bei Sanierung für Flächenabdichtung mit Asphaltbelag.

Systembeispiel: VA.8.95/52 F

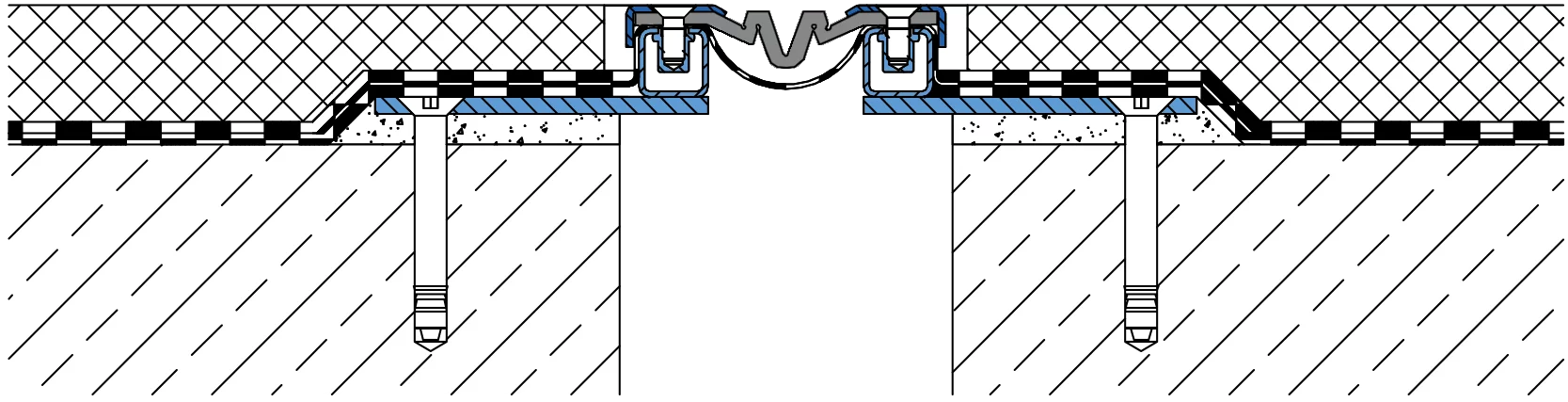

Verschleppung

des Befestigungsschenkels zur Überbrückung von extrem breiten Bauwerksfugen.

Systembeispiel: S-VA.8.115/37 F

Abdeckblech

Oberseitiges Abdeckblech, dadurch keine vertikalen Bewegungen (Setzungen) mehr möglich.

Systembeispiel: S-VA.8.115/20

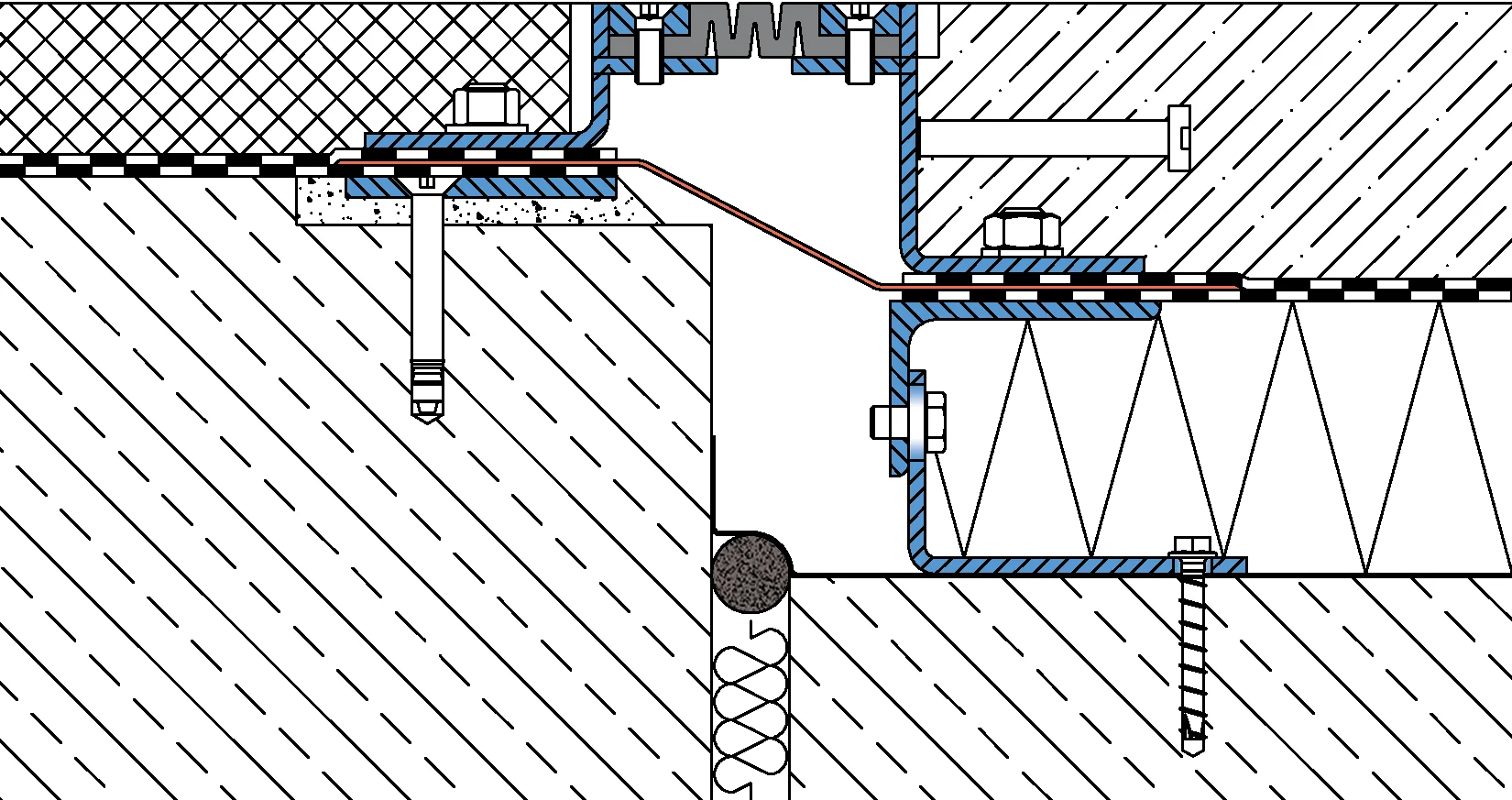

Fugenprofilkombination ungedämmt mit gedämmten Aufbauten (z.B. Rampenübergang)

Systembeispiel: BBF124/55 kombiniert mit BBF124/100 WD

Einbau auf Schalung

Systembeispiel: VA.8.95/0 mit Vergussprofil VP5/20

1. Höhenjustierung der ersten Profilhälfte durch Befestigung an Schalung.

2. Nach Betonage anbringen der 2. Profilhälfte mittels Abstandshalter. Anschließende Betonage.

3. Vor Anarbeiten der Beschichtung Abstandshalter und Vergussprofil VP5/20 demontieren. Einbringen der Dichtbahn (Wolfin) sowie der Dehneinlage und Verpressen mittels Edelstahlabdeckkappen und Senkschraube M8 im Abstand von 150 mm.

4. Anarbeiten der Beschichtung:
Bei den Beschichtungssystemen OS8, OS11 und OS13 wird die Schwimmschicht in die offene Vergussfuge oberflächenbündig eingebracht. Bei Beschichtungssystem OS3 bitte technische Beratung anfordern.

Einbau auf Filigranplatte

Systembeispiel: VA.8.95/0 mit Vergussprofil VP5/20

1. Vorgefertigtes Fugenprofil mittels Justierwinkel auf Filigranplatte verdübeln. Anschließende Betonage.

2. Abstandshalter und Vergussprofil VP5/20 demontieren und Einbringen der Dichtbahn und Dehneinlage. Abschließend Anarbeiten der Beschichtung an das Fugenprofil.
