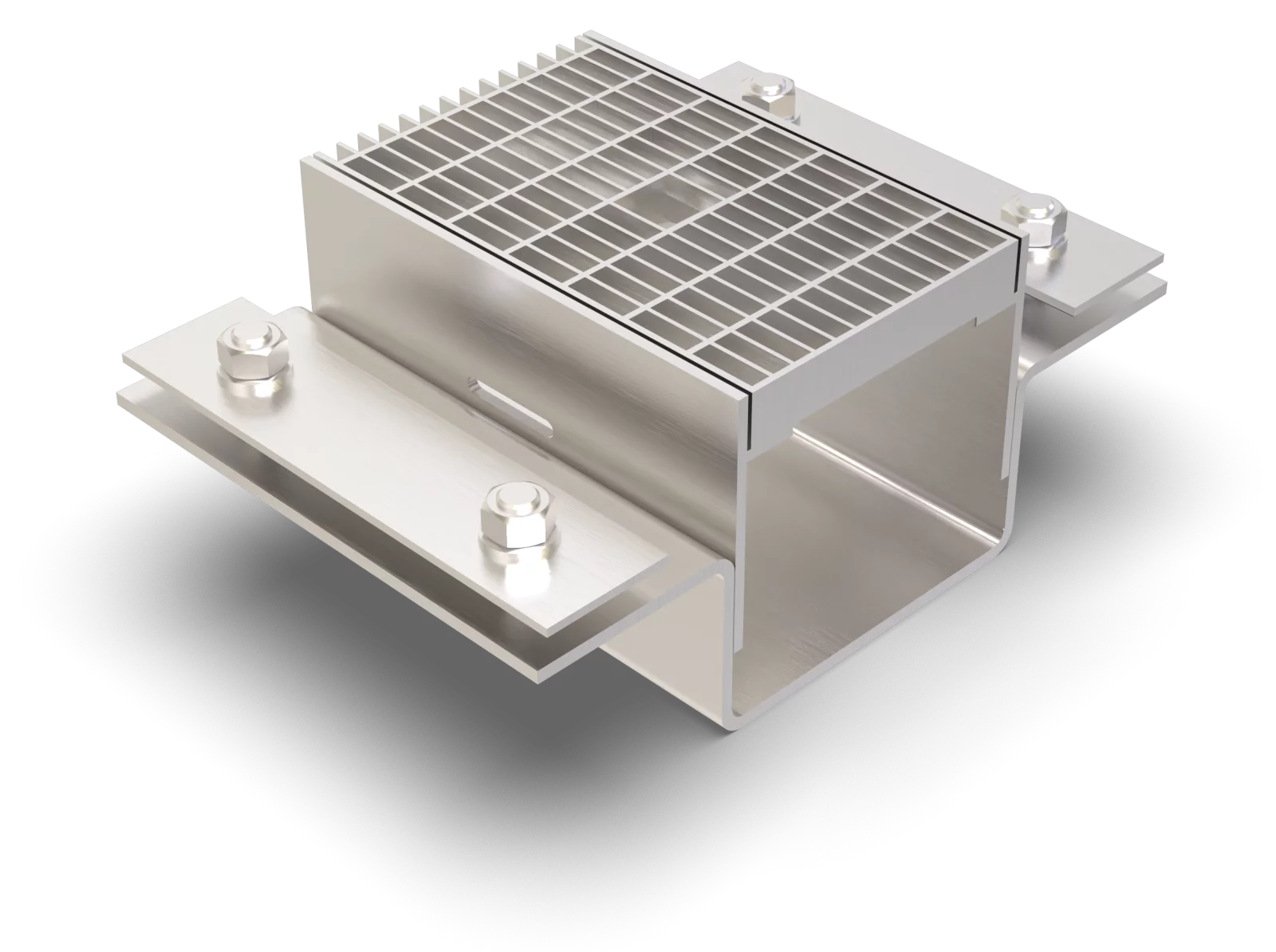

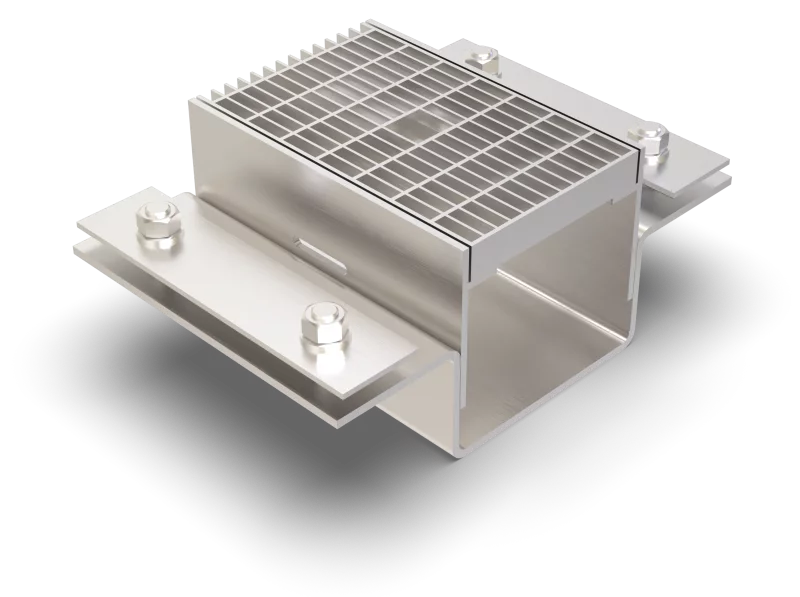

Ablaufrinne

ALR.6.150/..

hoch belastbar
mit Los-/Festflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Montag um 07:00 Uhr

Samstag: Geschlossen
Sonntag: Geschlossen
Montag: 07:00 - 16:00 Uhr
Dienstag: 07:00 - 16:00 Uhr
Mittwoch: 07:00 - 16:00 Uhr
Donnerstag: 07:00 - 16:00 Uhr
Freitag: 07:00 - 13:00 Uhr

Eigenschaften

schwerlastbeständig, dauerhaft dicht, korrosionsbeständig, hohe Flexibilität (variable Längen, Höhen und Breiten), Entwässerungsschlitze inklusive, Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage), Gitterrostarretierung inklusive

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen, Messe-/Ausstellungshallen

Material

Stahl feuerverzinkt, Edelstahl V2A oder V4A

Belagsarten

Asphalt, Estrich, Bitumenschweißbahn

Befahrbarkeit

PKW (LKW auf Anfrage)

Formstücke

Eck-Stück, T-Stück, Kreuz-Stück, Rinnen-Endstück (Flansch umlaufend oder Aufkantung), Ablaufstutzen

Hinweise

Das dichte Verschweißen der einzelnen Rinnenelemente erfolgt im Zuge des Einbaus auf der Baustelle.

Vertiefung Rinnenkörper (t) ab OK-Festflansch mind. 50 mm bis max. 90 mm erhältlich.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

Materialstärke Festflansch:: 6 mm
Materialstärke vertikaler Steg:: 5 mm
Lieferlänge:: 3 mtr
Gitterrostbreite:: 150 mm

Ausführungen

Artikel-Nr.	Rinnenhöhe (h)	Einbautiefe
ALR.6.150/51	51 mm	50 - 90 mm
ALR.6.150/66	66 mm	50 - 90 mm

Weitere Höhen auf Anfrage.

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.6.150/..

Downloads

Datenblatt PDF

VZ ALR.6.150/51.doc LV-Text

VZ ALR.6.150/66.doc LV-Text

V2A ALR.6.150/51.doc LV-Text

V2A ALR.6.150/66.doc LV-Text

V4A ALR.6.150/51.doc LV-Text

V4A ALR.6.150/66.doc LV-Text

ALR.6.150.51.75/90.dwg Auto CAD

ALR.6.pdf Einbauvorschlag
