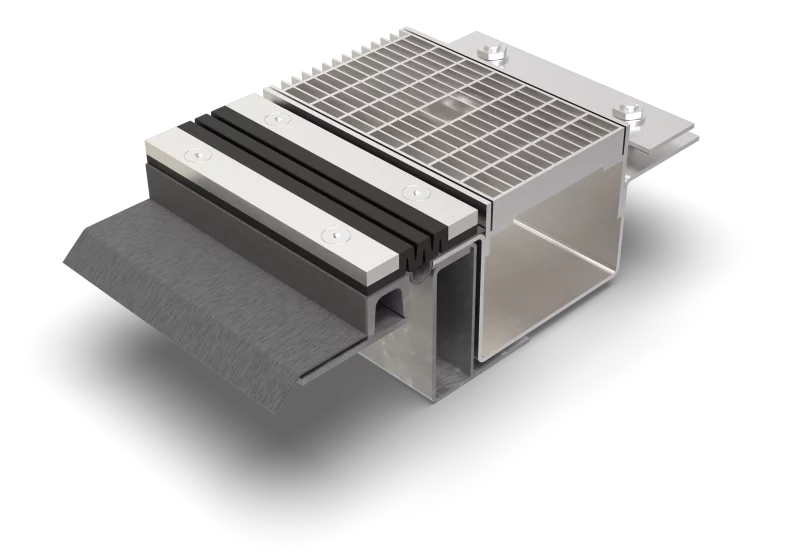

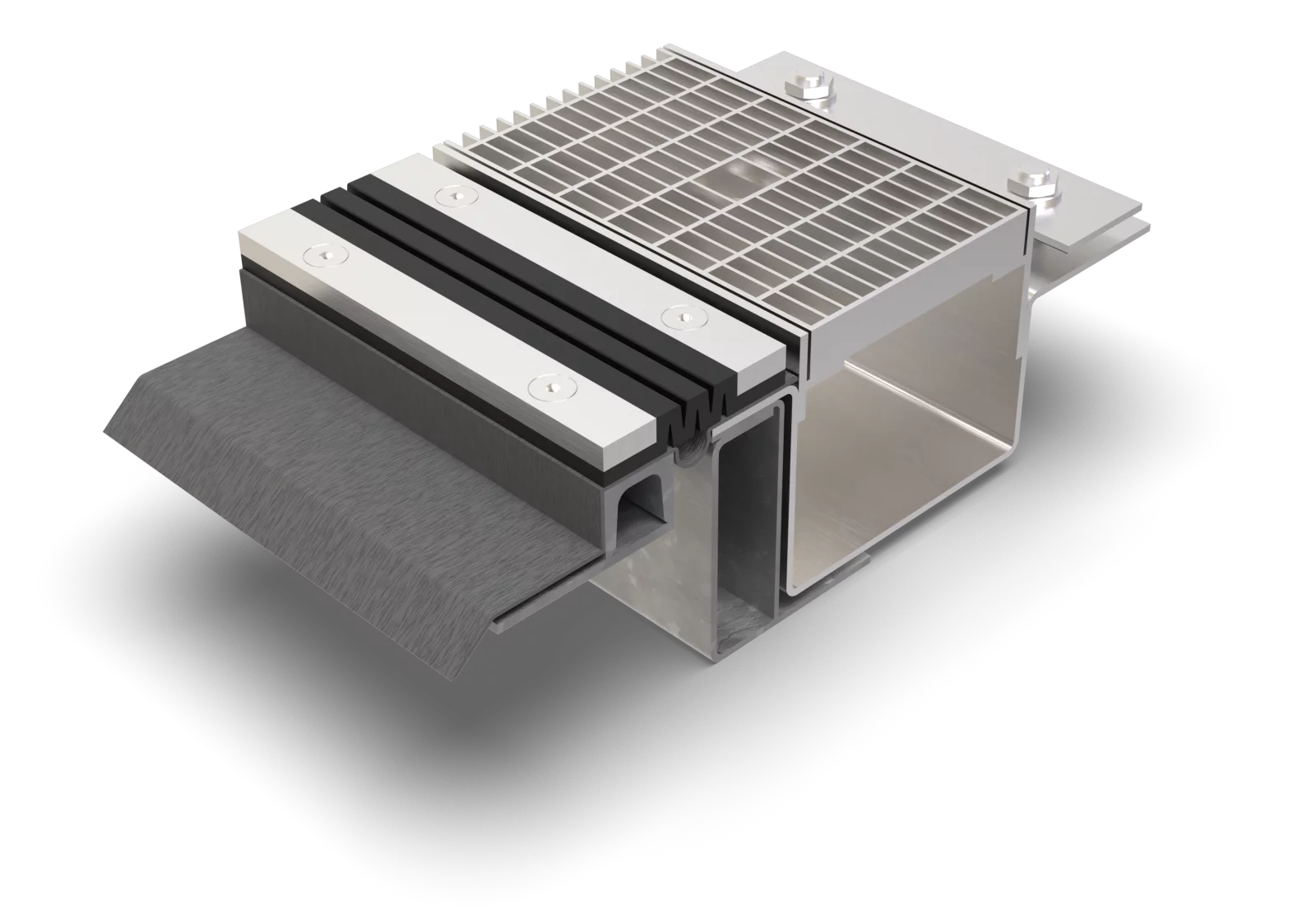

VA.8.110/.. F kombiniert mit ALR.6

hoch belastbar
Fugenprofil für bauseitige Abdichtungsbahn
Ablaufrinne mit Los-/Festflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Mi., 07. Jan. um 07:00 Uhr

Freitag (Betriebsurlaub): Geschlossen
Samstag (Betriebsurlaub): Geschlossen
Sonntag (Betriebsurlaub): Geschlossen
Montag (Betriebsurlaub): Geschlossen
Dienstag (Betriebsurlaub): Geschlossen
Mittwoch (Betriebsurlaub): Geschlossen
Donnerstag (Betriebsurlaub): Geschlossen

Eigenschaften

Wasserdicht, schwerlastbeständig, Dehneinlage jederzeit auswechselbar, abriebfest, witterungsbeständig, temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), Entwässerungsschlitze inklusive, Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage), Gitterrostarretierung inklusive

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau

Material

Fugenprofil: Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), Dehneinlage EPDM, Dichtbahn Wolfin IB

Ablaufrinne: Edelstahl V2A oder V4A

Belagsarten

Asphalt, Estrich, Naturstein, Fliesen, Bitumenschweißbahn, Flüssigkunststoff

Befahrbarkeit

PKW (LKW auf Anfrage)

Hinweise

Ausführung auch mit VA.8.130/.. F möglich.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Mögliche Profilhöhe (h3) und Rinnentiefe (t*) auf Anfrage.

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

VA.8.110/.. F

Fugenspiel waagrecht:: 35 mm (-15/+20 mm)
Fugenspiel senkrecht:: 20 mm (±10 mm)
Sichtbreite:: 108 mm
Fugenbreite maximal:: 50 mm
Farbe der Dehneinlage:: schwarz

ALR.6

Materialstärke Rinnenkörper:: 4 mm
Materialstärke vertikaler Steg:: 5 mm

Ausführungen

Alle Höhen miteinander kombinierbar

VA.8.110/.. F

Artikel-Nr.	Profilhöhe (h1)
VA.8.110/32 F	33 mm
VA.8.110/47 F	47 mm
VA.8.110/62 F	62 mm
VA.8.110/77 F	77 mm
VA.8.110/92 F	92 mm
VA.8.110/107 F	107 mm
VA.8.110/120 F	120 mm
VA.8.110/150 F	150 mm

ALR.6

Artikel-Nr.	Gitterrostbreite (b)	Rinnenhöhe (h2)
ALR.6.150/51	150 mm	51 mm
ALR.6.150/66	150 mm	66 mm
ALR.6.200/51	200 mm	51 mm
ALR.6.200/66	200 mm	66 mm
ALR.6.200/86	200 mm	66 mm
ALR.6.250/51	250 mm	51 mm
ALR.6.250/66	250 mm	66 mm
ALR.6.250/86	250 mm	86 mm

Weitere Höhen auf Anfrage.

VA.8.110/.. F

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.6

Downloads

Datenblatt PDF

VA.8.110/62 F ALR.6.150/51.dwg Auto CAD
