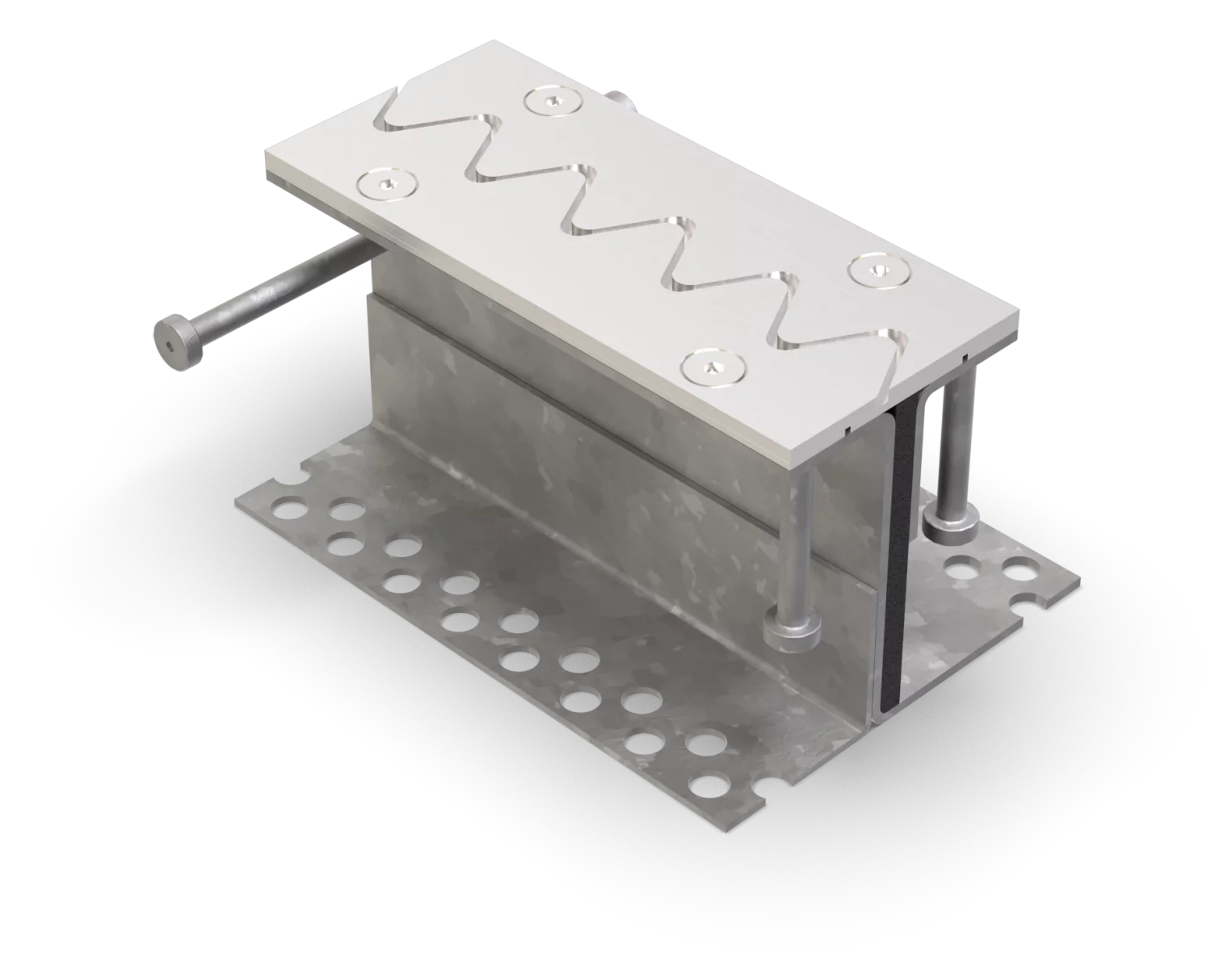

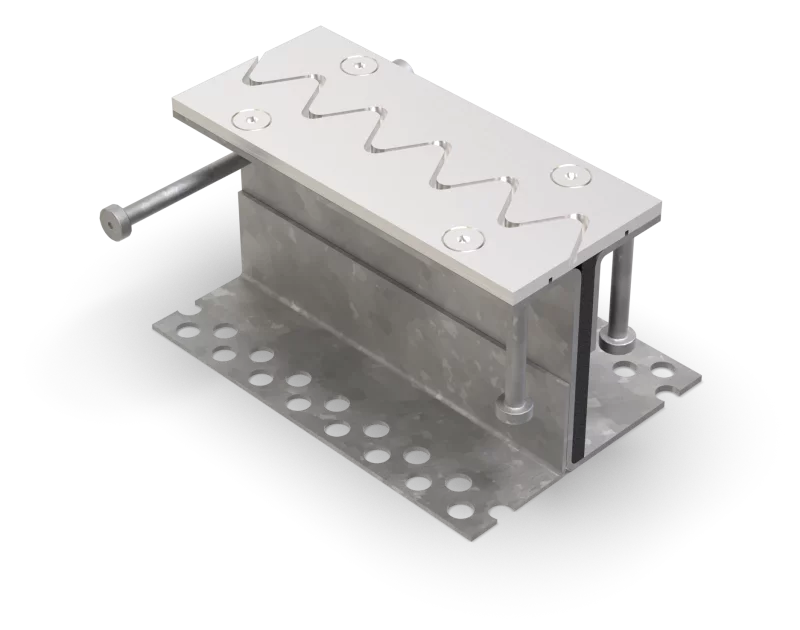

Schwerlast Fugenprofile
VA.7.110/..

VA.7.110/..

  • für schwere Lasten
  • erschütterungsfrei überfahrbar
  • sicherer Betonkantenschutz
  • durchgängige Lastenübertragung

Eigenschaften

schwerlastbeständig, staplerüberfahrbar, verlorenes Schalungselement zum Sichern der Fugenkanten von Arbeits-/Pressfugen in hochbeanspruchten Industriefussböden aus Beton, durchgängige Lastübertragung (dadurch Verhinderung des belastungsbedingten Höhenversatzes)

Einsatzbereiche

Produktions-/Lagerhallen im Industriebau

Material

Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), EPDM-Zellkautschuk im Mittelteil

Belagsarten

Beton, Industriebeläge

Befahrbarkeit

Flurförderfahrzeuge (Stapler, Hubwagen etc.), PKW, LKW

Formstücke

Eckstück, T-Stück, Kreuzstück

Technische Daten

Fugenspiel waagrecht:
13 mm (-5/+8 mm)
Sichtbreite:
108 mm
Belastung:
Radlast 5000 kg bei Ø 150 mm, B = 100 mm
Belastung LKW:
600 kN (DIN 1072)
Belastung Stapler:
150 kN (DIN 1055-3)
Lieferlänge:
3 mtr

Ausführungen

Artikel-Nr. Profilhöhe (h)
VA.7.110/140 140 mm
VA.7.110/160 160 mm
VA.7.110/180 180 mm
VA.7.110/200 200 mm

Weitere Höhen auf Anfrage.

Technische Zeichnung
Technische Änderungen vorbehalten
