Fugenprofil-/Rinnenkombinationen

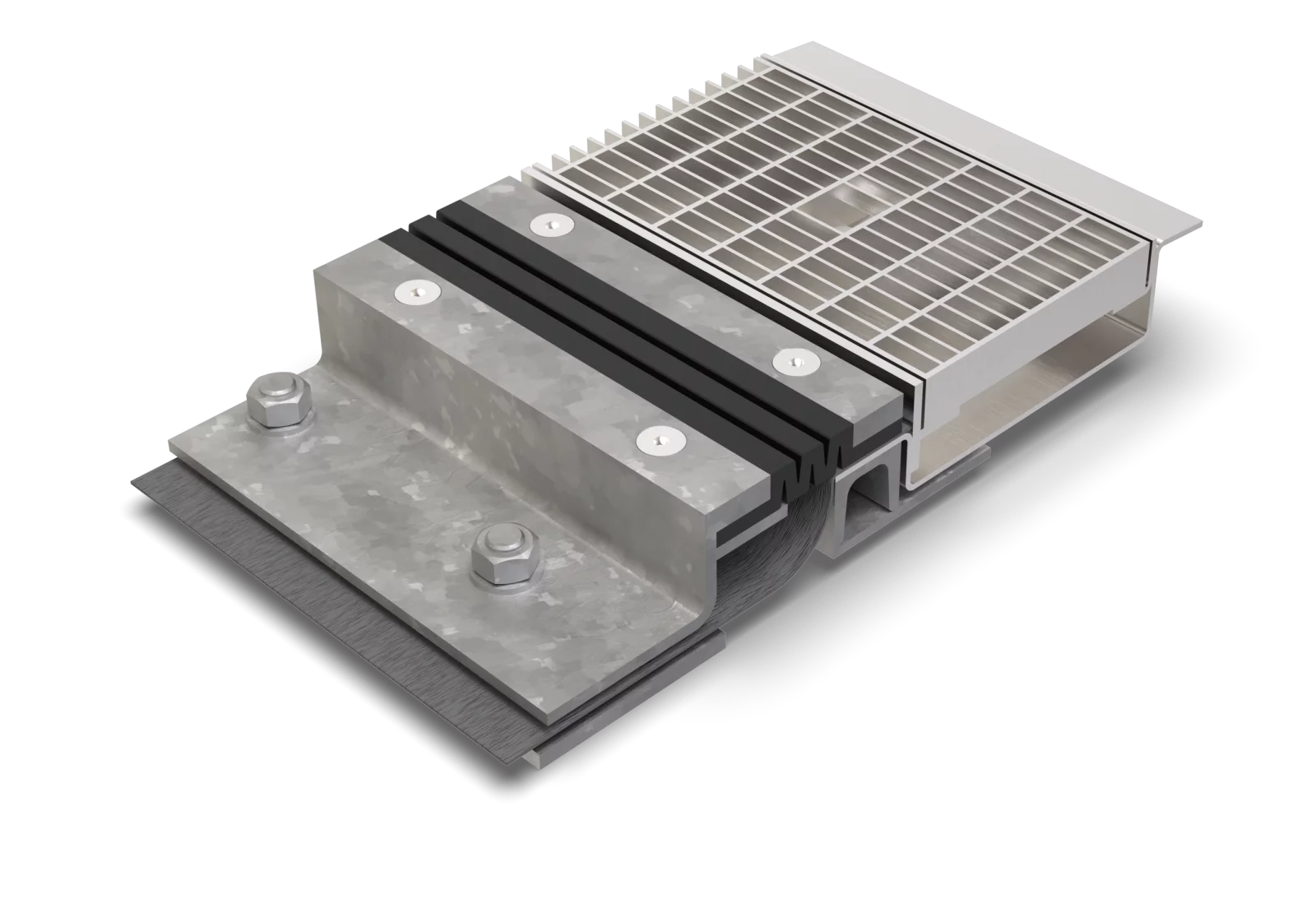

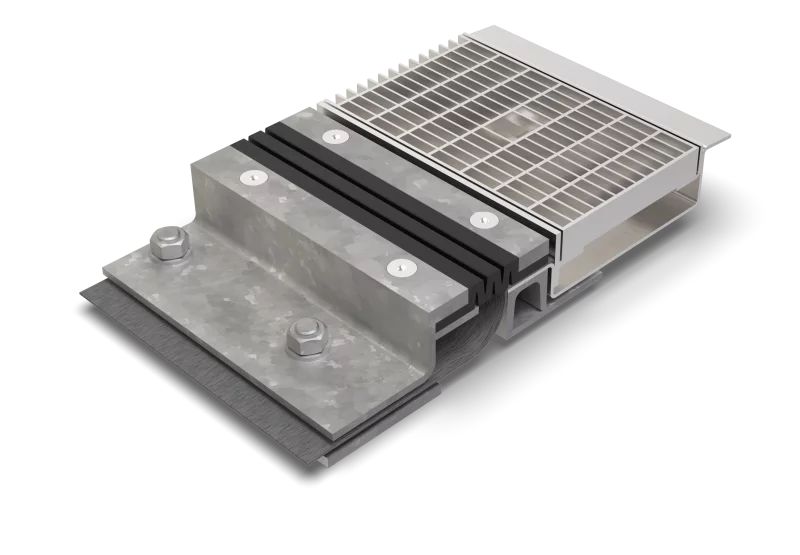

BBF124/.. kombiniert mit ALR.4

BBF124/.. kombiniert mit ALR.4

  • PKW-befahrbar
  • Fugenprofil mit Los-/Festflansch
  • Ablaufrinne mit Beschichtungsflansch

Eigenschaften

Wasserdicht, schwerlastbeständig, Dehneinlage jederzeit auswechselbar, abriebfest, witterungs- und temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken

Material

Fugenprofil: Stahl feuerverzinkt, (Edelstahl auf Anfrage), Dehneinlage EPDM, Fugenband BF20 aus EPDM mit seitlichen Einklebeflanschen ober- und unterseitig aus nichtbrennbarem Vlies

Ablaufrinne: Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Asphalt, Beschichtung, Beton, Estrich, Industriebeläge

Befahrbarkeit

PKW

Hinweise

Ausführung auch mit BBF144/.. möglich.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

BBF124/..

Fugenspiel waagrecht:
35 mm (-15/+20 mm)
Fugenspiel senkrecht:
20 mm (±10 mm)
Sichtbreite:
114 mm
Fugenbreite maximal:
80 mm
Farbe der Dehneinlage:
schwarz

ALR.4

Materialstärke Rinnenkörper:
3 mm
Materialstärke vertikaler Steg:
3 bzw. 5 mm

Ausführungen

Alle Höhen miteinander kombinierbar

BBF124/..

Artikel-Nr. Profilhöhe (h1)
BBF124/55 55 mm
BBF124/100 100 mm
BBF124/120 120 mm
BBF124/150 150 mm

ALR.4

Artikel-Nr. Gitterrostbreite (b) Rinnenhöhe (h2) Profilhöhe (h3)
ALR.4.120/55 120 mm 55 mm 65 mm
ALR.4.120/70 120 mm 70 mm 80 mm
ALR.4.150/55 150 mm 55 mm 65 mm
ALR.4.150/70 150 mm 70 mm 80 mm
ALR.4.200/70 200 mm 70 mm 80 mm
ALR.4.200/85 200 mm 85 mm 95 mm
ALR.4.250/70 250 mm 70 mm 80 mm
ALR.4.250/85 250 mm 85 mm 95 mm

Weitere Höhen auf Anfrage.

BBF124/..
Technische Zeichnung
Technische Änderungen vorbehalten
ALR.4
