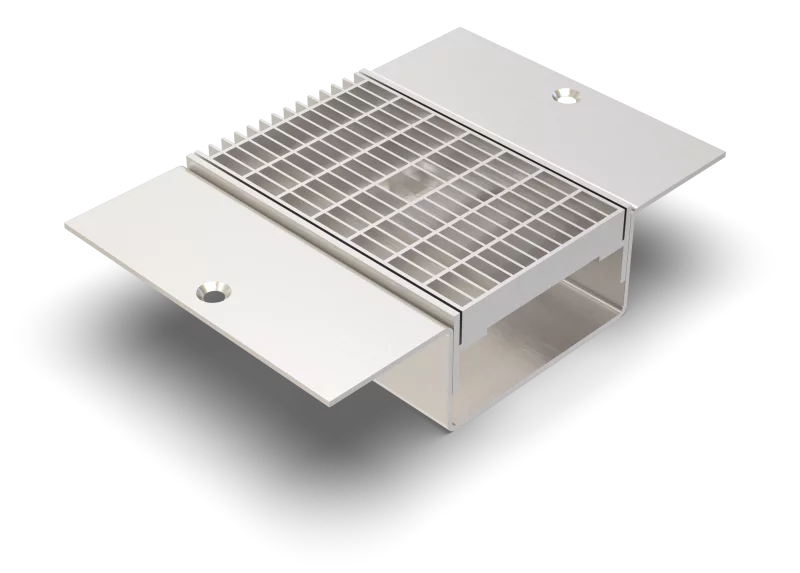

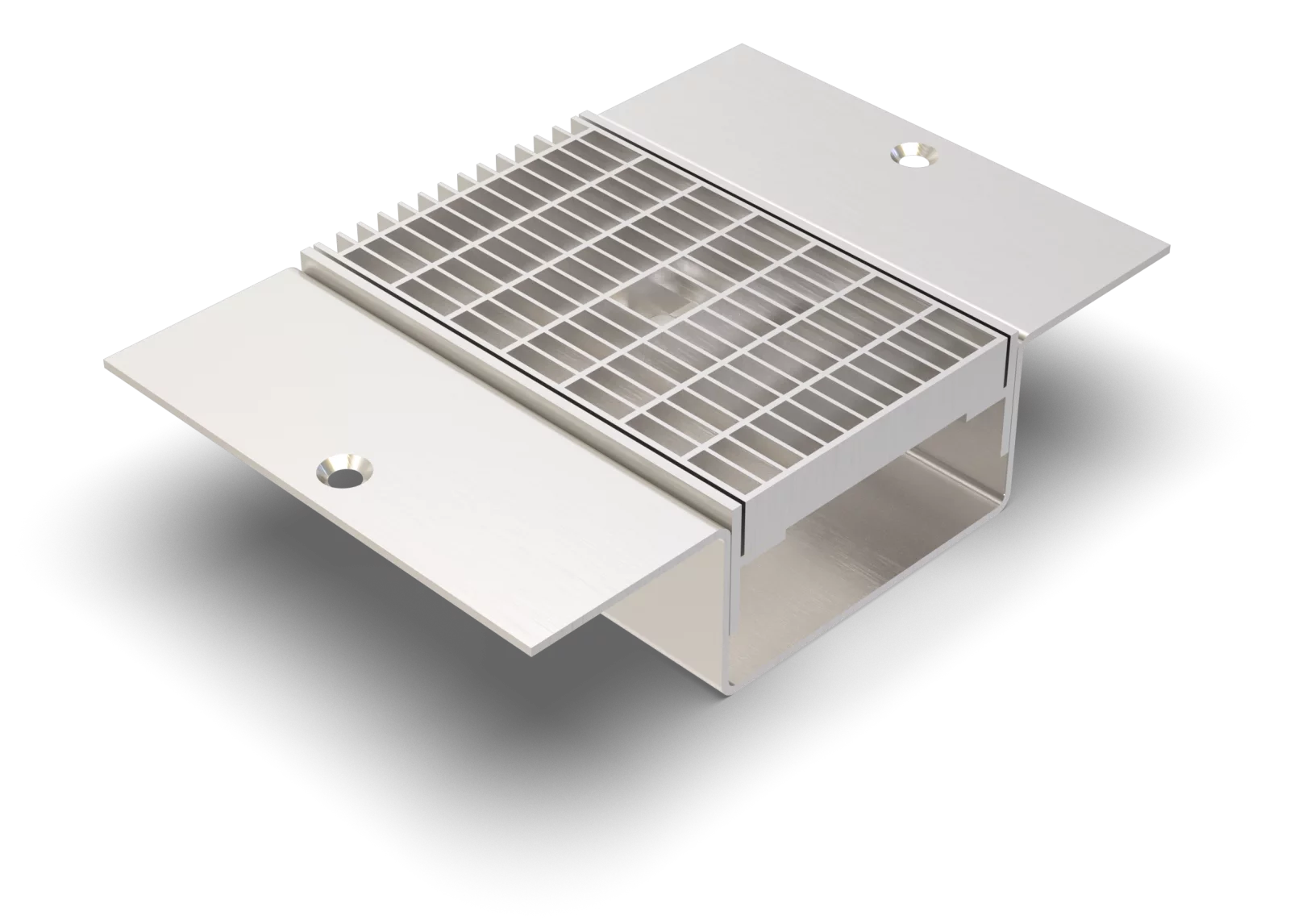

Ablaufrinne
ALR.8.150/.. Rostfrei

ALR.8.150/..

  • hoch belastbar
  • mit Beschichtungsflansch

Eigenschaften

dauerhaft dicht, korrosionsbeständig, hohe Flexibilität (variable Längen, Höhen und Breiten), Maschenweite Gitterrost 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen, Messe-/Ausstellungshallen

Material

Stahl feuerverzinkt, Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Beschichtung

Befahrbarkeit

PKW (LKW auf Anfrage)

Formstücke

Rinnen-Endstück (Flansch umlaufend oder Aufkantung), Eckstück, T-Stück, Kreuzstück, Rinnen-Ablauf, 2-fache Arretierung je Gitterrost

Hinweise

Das dichte Verschweißen der einzelnen Rinnenelemente erfolgt im Zuge des Einbaus auf der Baustelle.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

Materialstärke Rinnenkörper:
4 mm
Materialstärke Auflagewinkel:
5 mm
Lieferlänge:
3 mtr
Gitterrostbreite:
150 mm

Ausführungen

Artikel-Nr. Rinnenhöhe (h) Aussparung (BxT)
ALR.8.150/60 60 mm 210 x 70 mm
ALR.8.150/90 90 mm 210 x 100 mm
ALR.8.150/120 120 mm 210 x 130 mm

Weitere Höhen auf Anfrage.

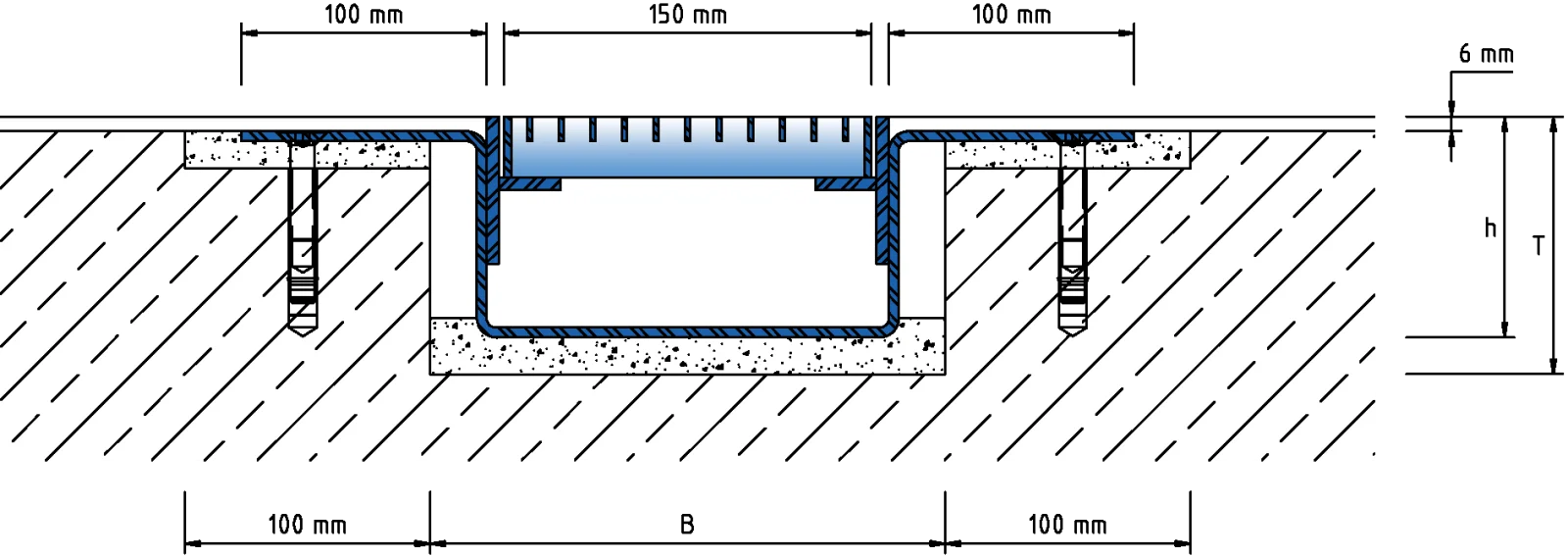

Technische Zeichnung
Technische Änderungen vorbehalten
ALR.8.150/..
