Formstücke

Fachgerechte und wasserdichte Ausführung bei Richtungsänderungen, Höhensprüngen, sowie an den Profilenden.

Formstückvarianten Standard

Standardmäßig sind für alle Profiltypen folgende Formstücke lieferbar:

  • Eck-Stücke waagrecht 30°-150°
  • Eck-Stücke senkrecht
  • T-Stücke
  • Kreuz-Stücke

Sonderformstücke auf Anfrage.

Buchberger Profilsysteme

Eck-Stück waagrecht

va-8-95-20-eck-stck-s47.psd

Buchberger Profilsysteme

Eck-Stück senkrecht

va-8-95-20-ecke-senkrecht-s47.psd

Buchberger Profilsysteme

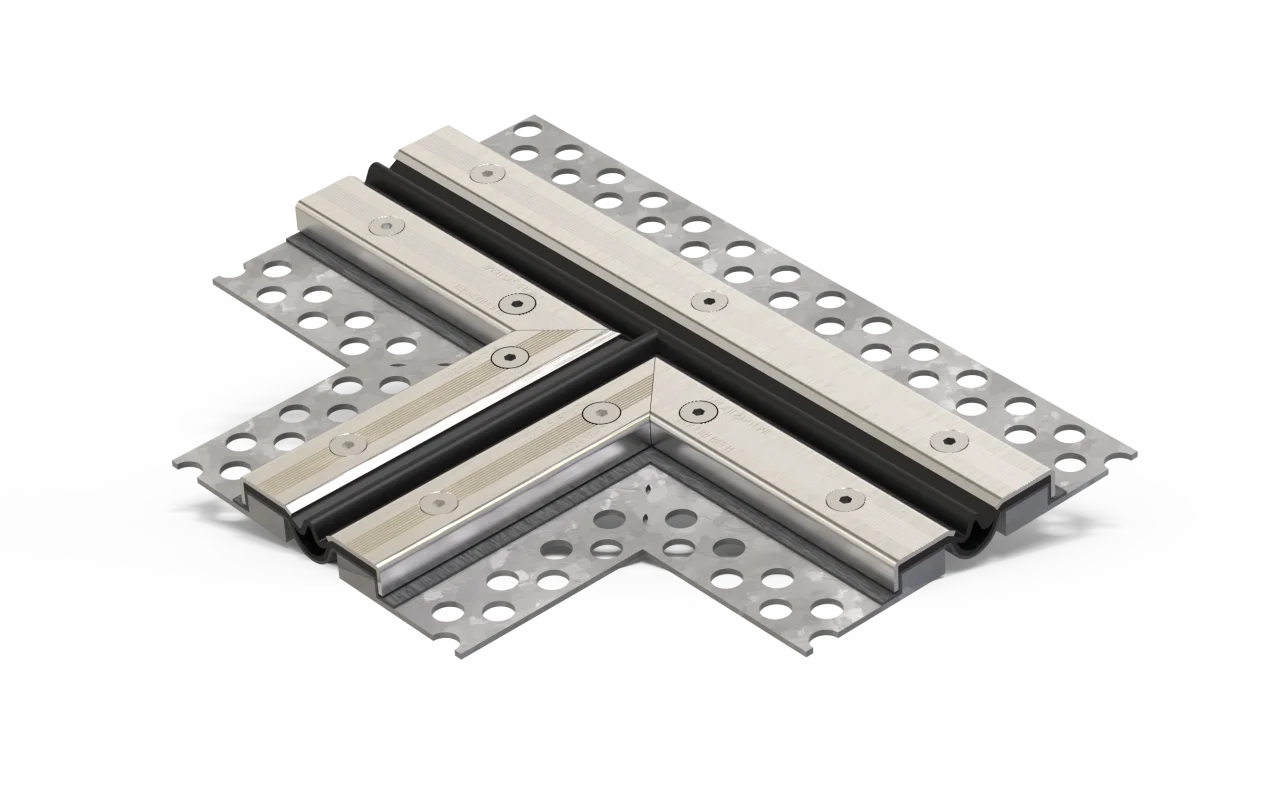

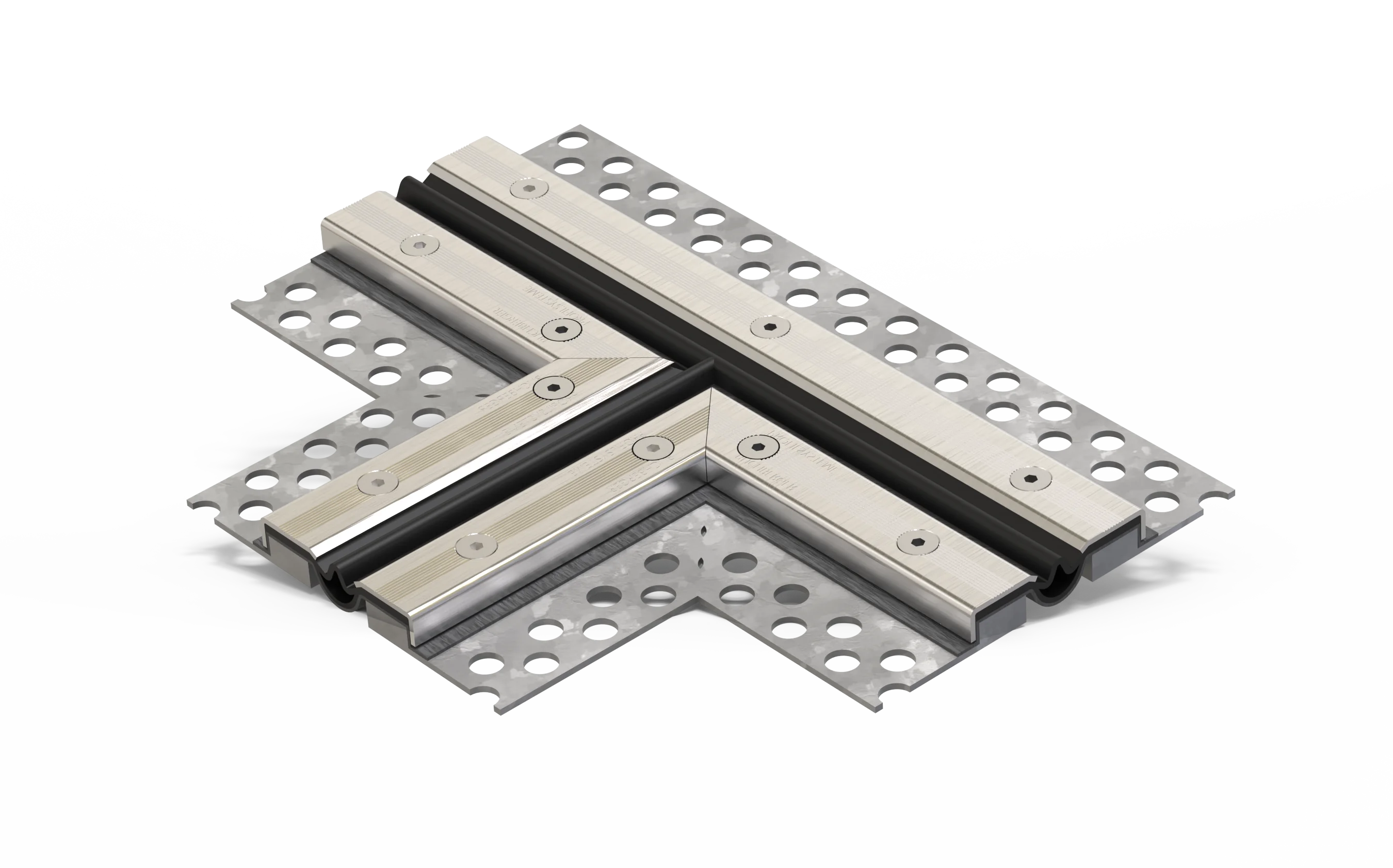

T-Stück

va-8-95-20-t-stck-s47.psd

Buchberger Profilsysteme

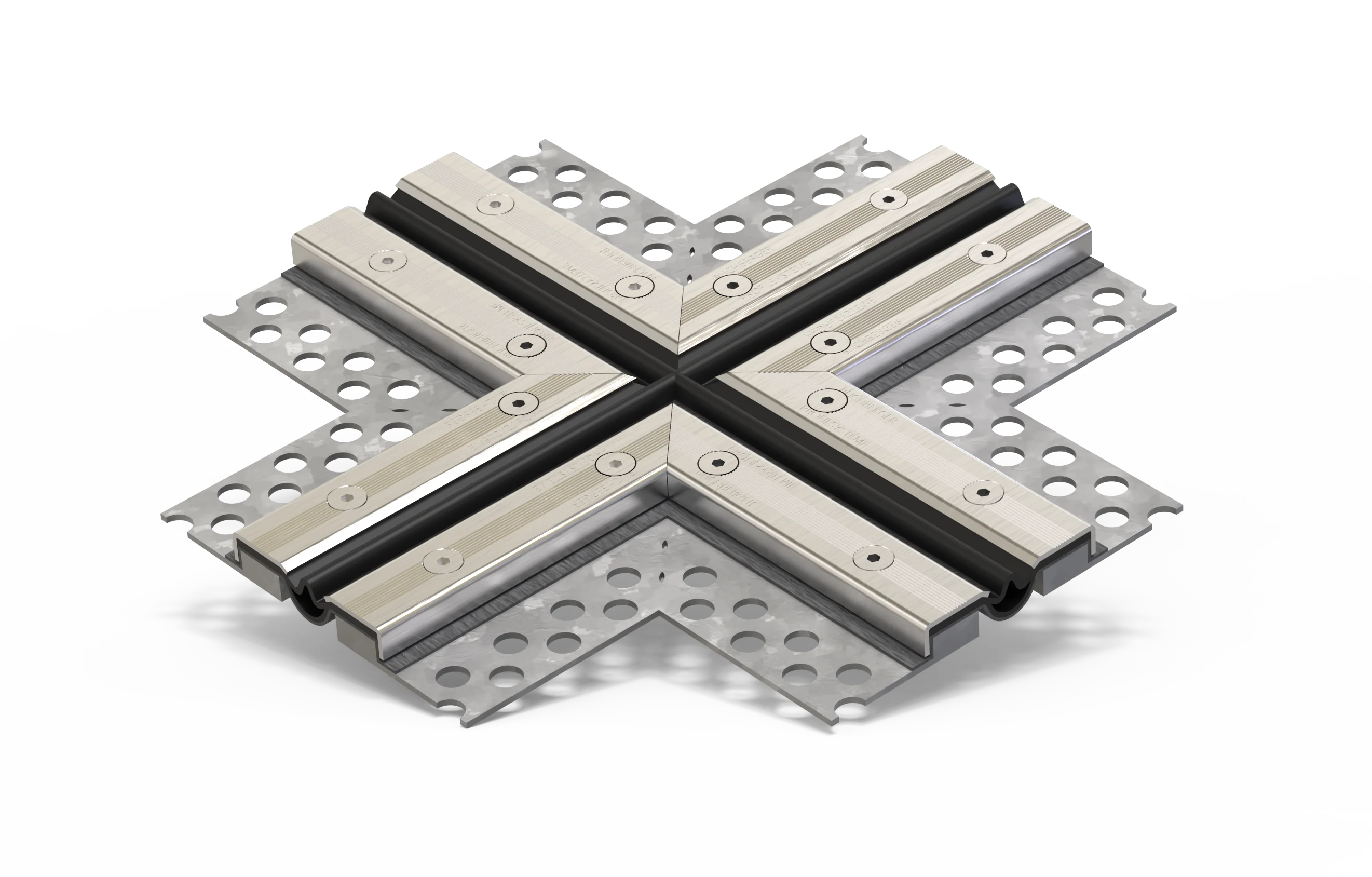

Kreuz-Stück

va-8-95-20-kreuz-stck-s47.psd

Formstückvarianten Profilendausbildungen

Buchberger Profilsysteme VA.8.95/..

Profilendausbildung Aufkantung h = 50 mm

va-8-95-20-aufkantung-50.psd

Buchberger Profilsysteme VA.8.95/..

Profilendausbildung Aufkantung h = 150 mm

va-8-95-20-aufkantung-150.psd

Buchberger Profilsysteme VA.8.95/..

Profilendausbildung End-Stück h = 200 mm

va-8-95-20-endstck-200.psd

Buchberger Profilsysteme VA.8.95/..

Profilendausbildung Hohlkehle 45 ° mit End-Stück h = 50 mm

va-8-95-20-hohlkehle-endstck-50.psd

Buchberger Profilsysteme VA.8.95/..F

Profilendausbildung Folienhochzug h = 150 mm

va-8-95-52-f-folienhochzug.psd

Buchberger Profilsysteme VA.8.95/..F

Profilendausbildung Aufkantung h = 150 mm

va-8-95-52-f-aufkantung-150.psd

Buchberger Profilsysteme VA.8.95/..

Eck-Stück senkrecht

va-8-95-20-ecke-senkrecht.psd

Buchberger Profilsysteme VA.8.95/..

Profilendausbildung Abkantung l = 150 mm

va-8-95-20-ecke-abkantung.psd

Buchberger Profilsysteme VA.8.95/..

Eck-Stück waagrecht mit Übergang Boden-Boden zu Boden-Wandführung W3 und End-Stück h = 50 mm

va-8-95-20-w3-ecke-waagrecht.psd

Buchberger Profilsysteme VA.8.95/..

T-Stück mit Übergang Boden-Boden zu Boden-Wandausführung W3 und Profilendausbildung End-Stück h = 50 mm

va-8-95-20-w3-t-stck-end-stck.psd

Buchberger Profilsysteme VA.8.95/..

Eck-Stück waagrecht mit Übergang Boden-Boden zu Boden-Wandführung W3

va-8-95-20-w3-eckw-waagrecht-wand.psd

Buchberger Profilsysteme VA.8.95/..

Profilendausbildung End-Stück h = 50 mm bei Boden-Wandausführung W3 mit Eck-Stück waagrecht

va-8-95-20-w3-wandfuge.psd

Formstückvarianten BBF124/55

Buchberger Profilsystem BBF124/55

Profilendausbildung Aufkantung gerundet h = min. 150 mm

bbf-124-55-aufkantung-gerundet.psd

Buchberger Profilsystem BBF124/55

Profilendausbildung mit Hohlkehle 45° und Aufkantung h = 150 mm

bbf-124-55-aufkantung.psd

Buchberger Profilsystem BBF124/55

Profilendausbildung Folienhochzug h = 150 mm

bbf-124-55-folienhochzug.psd

Buchberger Profilsystem BBF124/100 WD

Profilendausbildung Folienhochzug h = 150 mm

bbf-124-100-wd-folienhochzug.psd

Buchberger Profilsystem BBF124/55 W1

Boden-Wandanschluss bei Verlauf der Dehnungsfuge direkt am aufgehenden Bauteil; dadurch werden jeweils am Übergang Boden-Boden zu Boden-Wand zwei Eck-Stücke waagrecht benötigt (Z-förmige Ausführung)

bbf-124-55-w1-z-frmig.psd

Buchberger Profilsystem BBF124/55 W4

Boden-Wandanschluss bei Verlauf der Dehnungsfuge direkt am aufgehenden Bauteil; dadurch wird jeweils am Übergang Boden-Boden zu Boden-Wand ein Profilformstück benötigt. Ein gerader (fluchtender) Profilverlauf ist somit gegeben

bbf-124-55-w4.psd

Buchberger Profilsystem BBF124/55

Profilendausbildung Aufkantung h = 150 mm bei Boden-Wandausführung W1 mit Eck-Stück waagrecht

bbf-124-55-w1-aufkantung.psd

Buchberger Profilsystem BBF124/55

Eck-Stück waagrecht mit Übergang Boden-Boden zu Boden-Wand W1

bbf-124-55-w1-ecke.psd

Formstückvarianten Schrammbord

Buchberger Profilsystem VA.8.95/20

dem Verlauf des Schrammbordes (Gehweg) angepasst.

va-8-95-20-schrammbord.psd

Buchberger Profilsystem VA.8.110/47

unter dem Schrammbord (Gehweg) durchlaufend und mit rutschfestem Tränenblech (auf Anfrage) abgedeckt.

va-8-110-47-f-schrammbord.psd

Buchberger Profilsystem BBF124/55

Oberbau dem Verlauf des Schrammbordes angepasst. Los-/Festflansch der Abdichtungsebene folgend.

bbf-124-55-schrammbord.psd
