- hoch belastbar
- erschütterungsfrei überfahrbar

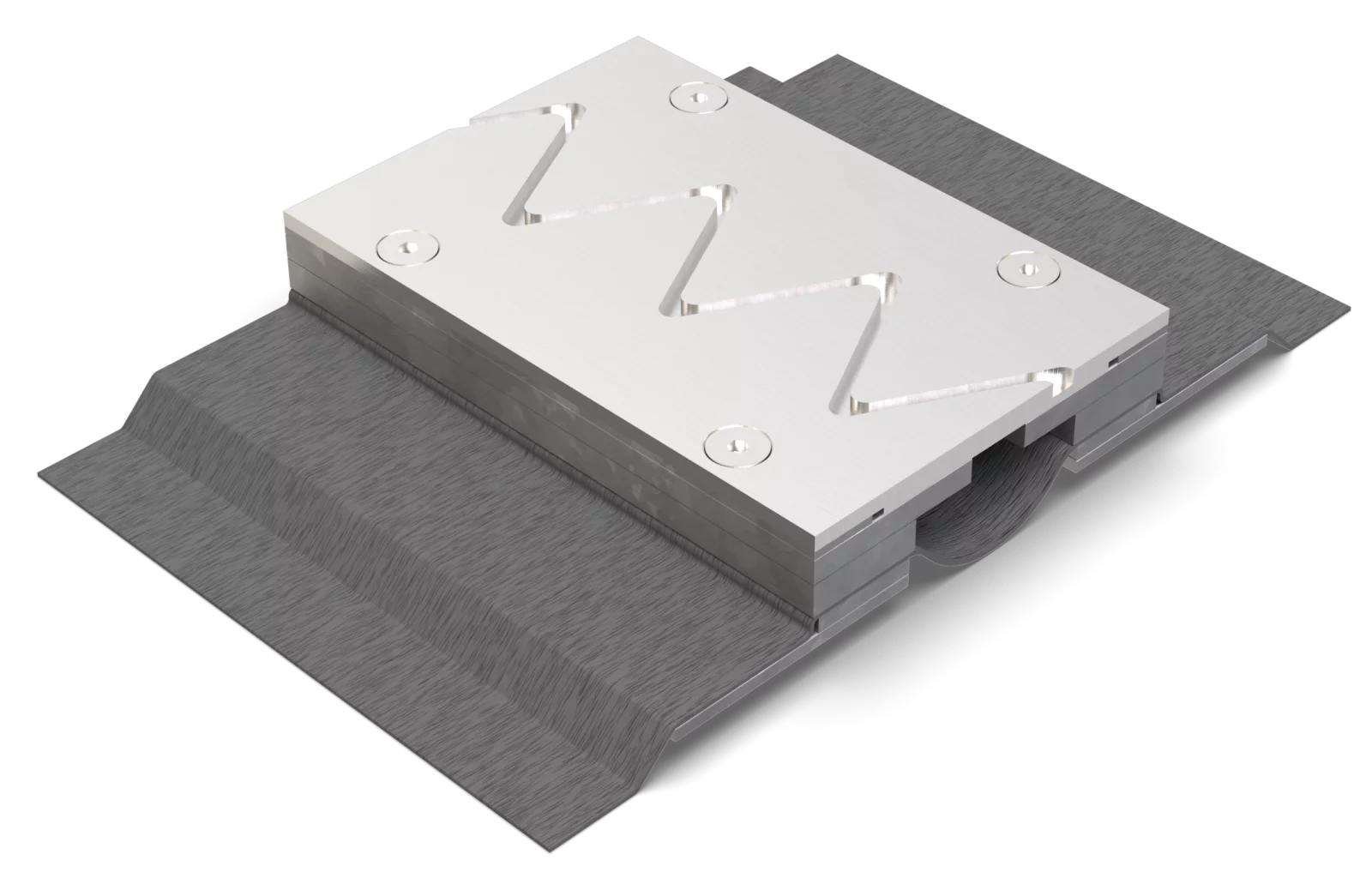

- Edelstahlsichtfläche
Für weitere Fragen stehen wir auch telefonisch zur Verfügung.
+49(0)8406/9294-0
Eigenschaften
Wasserdicht, schwerlastbeständig, staplerüberfahrbar, abriebfest, witterungsbeständig, temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), nach Absprache kann eine andere Dichtbahn verwendet werden
Einsatzbereiche
Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau
Material
Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), Dichtbahn Wolfin IB
Belagsarten
Asphalt, Estrich
Befahrbarkeit
Flurförderfahrzeuge (Stapler, Hubwagen etc.), PKW, LKW
Formstücke
Aufkantung, Folienhochzug, Eck-Stück, T-Stück, Kreuz-Stück, Profilwechsel Boden-Wand
Hinweise
Die Verflanschung der Dichtbahn erfolgt mit M10 im Abstand von 150 mm.
Die aus dem Profil ragende Dichtbahn ist in das Abdichtungssystem einzubinden, damit eine seitliche Wasserunterwanderung ausgeschlossen ist.
Einbau durch werkseigene Monteure empfohlen.
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 80 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
- Belastung LKW:
- 600 kN (DIN 1072)
- Belastung Stapler:
- 150 kN (DIN 1055-3)
- Lieferlänge:
- 3 mtr
Artikel-Nr. | Profilhöhe | Aussparung (B⨉T) |
---|---|---|
VA.9.165/44 F | 44 mm | 1000 ⨉ 54 mm |
VA.9.165/58 F | 58 mm | 1000 ⨉ 68 mm |
VA.9.165/73 F | 73 mm | 1000 ⨉ 83 mm |
VA.9.165/88 F | 88 mm | 1000 ⨉ 98 mm |
VA.9.165/103 F | 103 mm | 1000 ⨉ 113 mm |
VA.9.165/118 F | 118 mm | 1000 ⨉ 128 mm |
VA.9.165/130 F | 130 mm | 1000 ⨉ 140 mm |
Weitere Höhen auf Anfrage.
