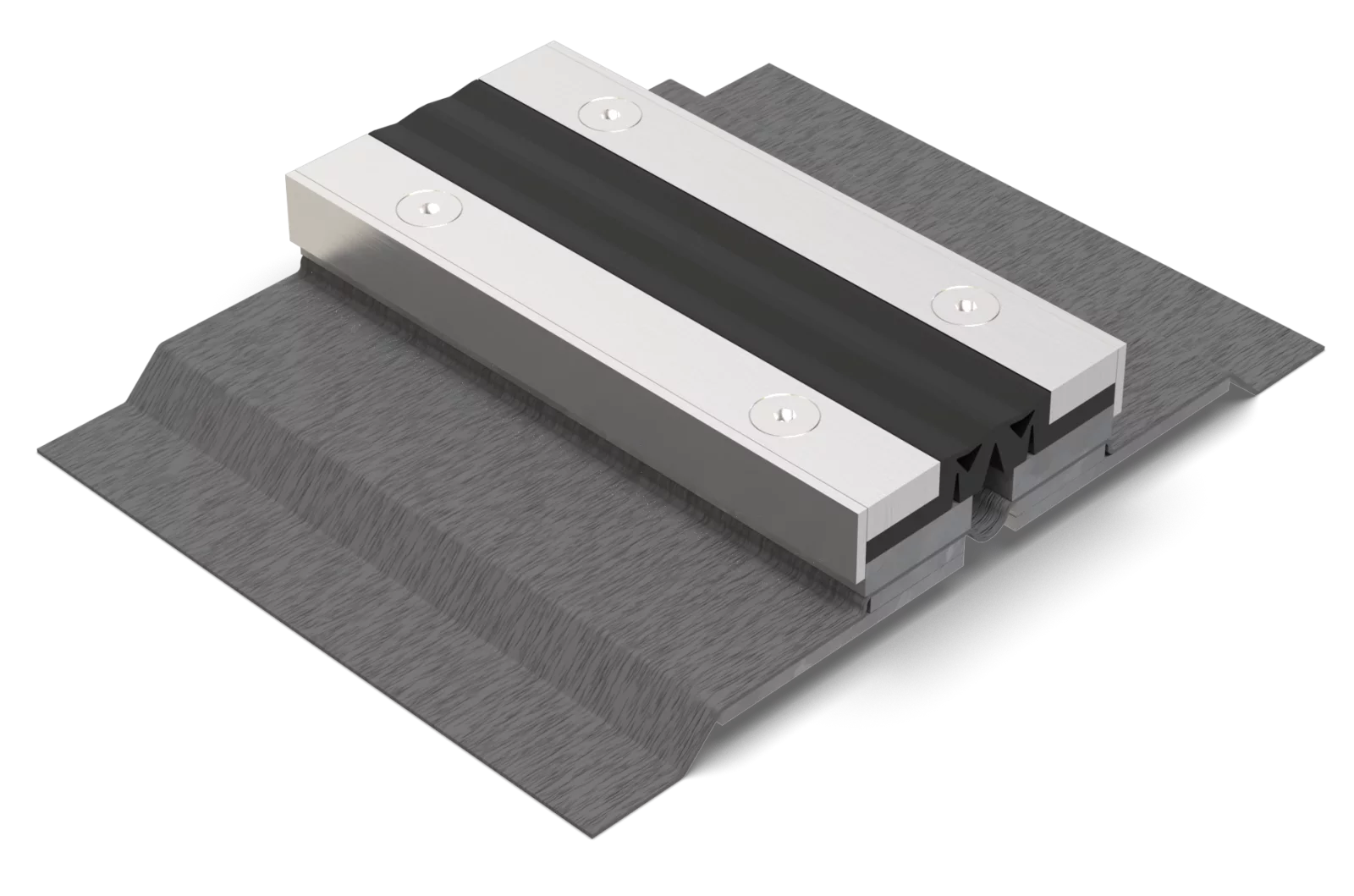

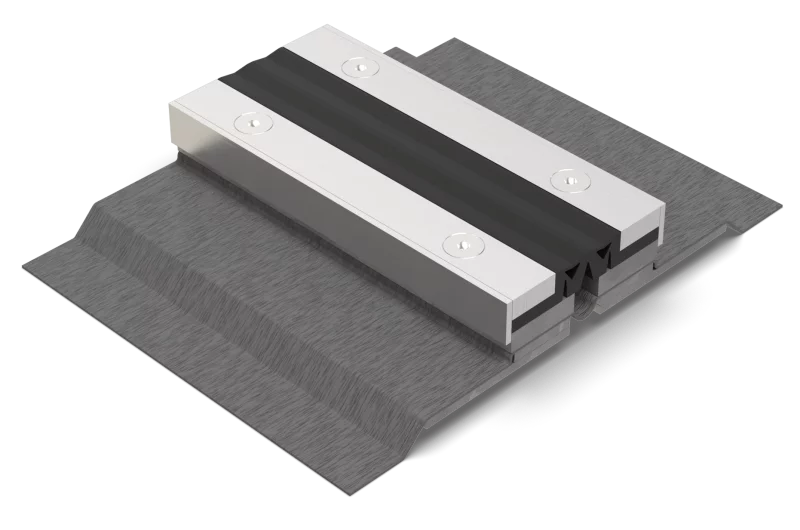

VA.8.120/.. GF

  • hoch belastbar
  • auswechselbare Dehneinlage
  • hygienefreundliche, glatte Dehneinlage

Anfrage Datenblatt

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

VA.8.120/.. GF

Eigenschaften

Wasserdicht, schwerlastbeständig, staplerüberfahrbar, Dehneinlage kann bei einer evtl. Beschädigung ohne Verletzung des angrenzenden Belages ausgewechselt werden, abriebfest, witterungsbeständig, temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), nach Absprache kann eine andere Dichtbahn verwendet werden

Einsatzbereiche

Produktions-/Lagerhallen im Industriebau, Bereiche mit erhöhter Hygieneanforderung (z. B. Küchen, Krankenhäuser etc.)

Material

Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), Dehneinlage EPDM, Dichtbahn Wolfin IB

Belagsarten

Asphalt, Estrich, Naturstein, Fliesen

Befahrbarkeit

PKW, LKW, Stapler

Formstücke

Aufkantung, Folienhochzug, Eck-Stück, T-Stück, Kreuz-Stück, Profilwechsel Boden-Wand

Hinweise

Die Verflanschung der Dicht- und Dehneinlage erfolgt mit Schrauben M10 im Abstand von 150 mm.

Die aus dem Profil ragende Dichtbahn ist in das Abdichtungssystem einzubinden, damit eine seitliche Wasserunterwanderung ausgeschlossen ist.

Einbau durch werkseigene Monteure empfohlen.

Technische Daten
Fugenspiel waagrecht:
20 mm (±10 mm)
Fugenspiel senkrecht:
10 mm (±5 mm)
Sichtbreite:
116 mm
Fugenbreite maximal:
50 mm
Belastung:
Radlast 5000 kg bei Ø 150 mm, B = 100 mm
Belastung LKW:
600 kN (DIN 1072)
Belastung Stapler:
150 kN (DIN 1055-3)
Lieferlänge:
3 mtr
Farbe der Dehneinlage:
schwarz

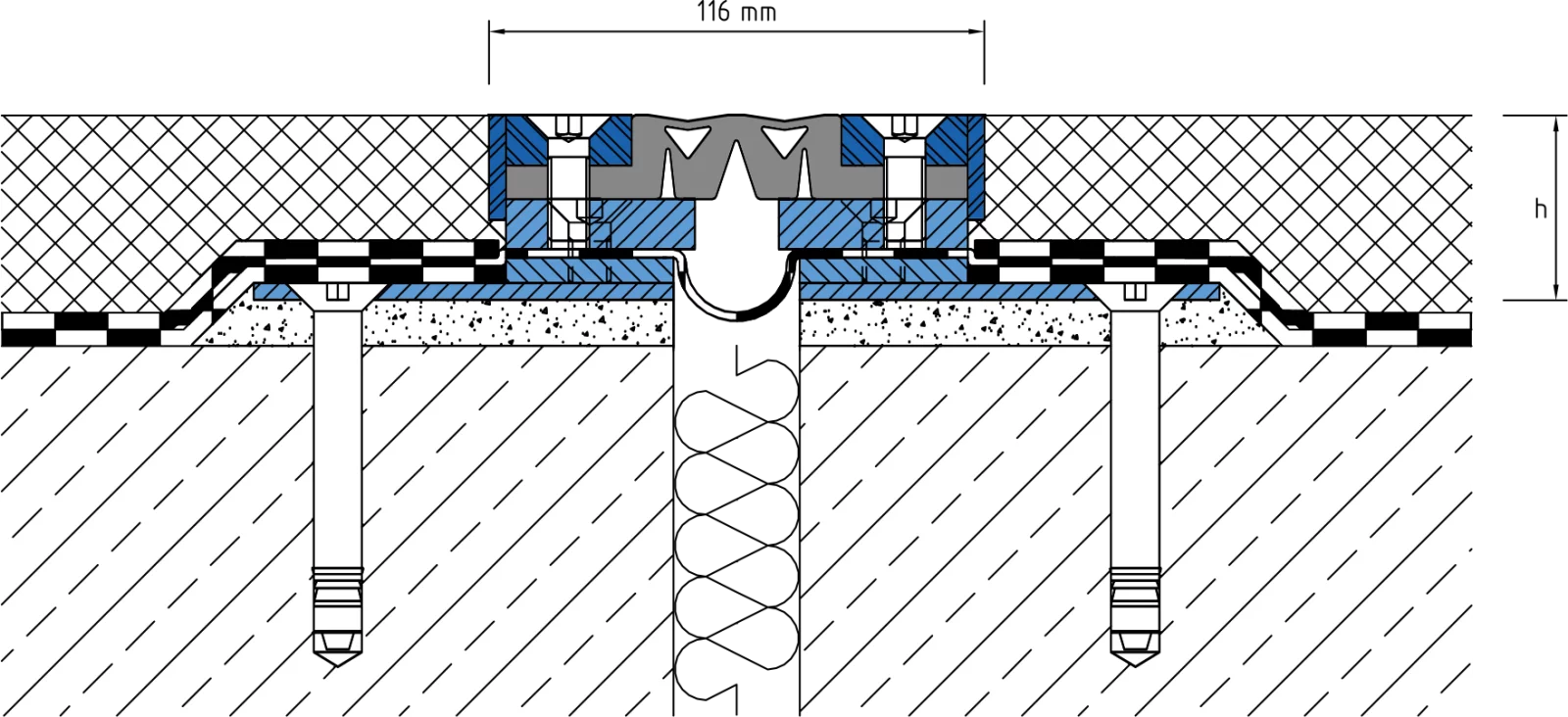

Technische Zeichnung
va-8-120-45-gf.jpg Technische Änderungen vorbehalten.
Ausführungen
Artikel-Nr. Profilhöhe Aussparung (B⨉T)
VA.8.120/45 GF 45 mm 1000 ⨉ 55 mm
VA.8.120/60 GF 59 mm 1000 ⨉ 69 mm
VA.8.120/75 GF 74 mm 1000 ⨉ 74 mm
VA.8.120/90 GF 89 mm 1000 ⨉ 99 mm
VA.8.120/105 GF 104 mm 1000 ⨉ 114 mm
VA.8.120/120 GF 119 mm 1000 ⨉ 129 mm
VA.8.120/150 GF 150 mm 1000 ⨉ 160 mm

Weitere Höhen auf Anfrage.
