LFK1/..

  • mit Los-/Festflansch
  • Belagstrennung
  • Randabschluss

Anfrage Datenblatt

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

LFK1/..

Eigenschaften

hoher Kantenschutz, fachgerechte Belagstrennung

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen

Material

Stahl feuerverzinkt, Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Asphalt, Beton, Estrich

Formstücke

End-Stück, Eck-Stück, T-Stück, Kreuz-Stück

Hinweise

Die Lage des Losflansches (60x6 mm) kann je nach Anforderung beliebig angebracht werden (horizontal bzw. vertikal innen oder außen).

Gewindebolzen M12x35 mm mit Scheibe und Mutter, e=150 mm

Losflansch nach DIN, l=1500 mm

Festflanschstöße sind voll durchzuschweißen und auf der Abdichtungsseite planzuschleifen.

Technische Daten
Materialstärke:
6 mm
Lieferlänge:
3 mtr

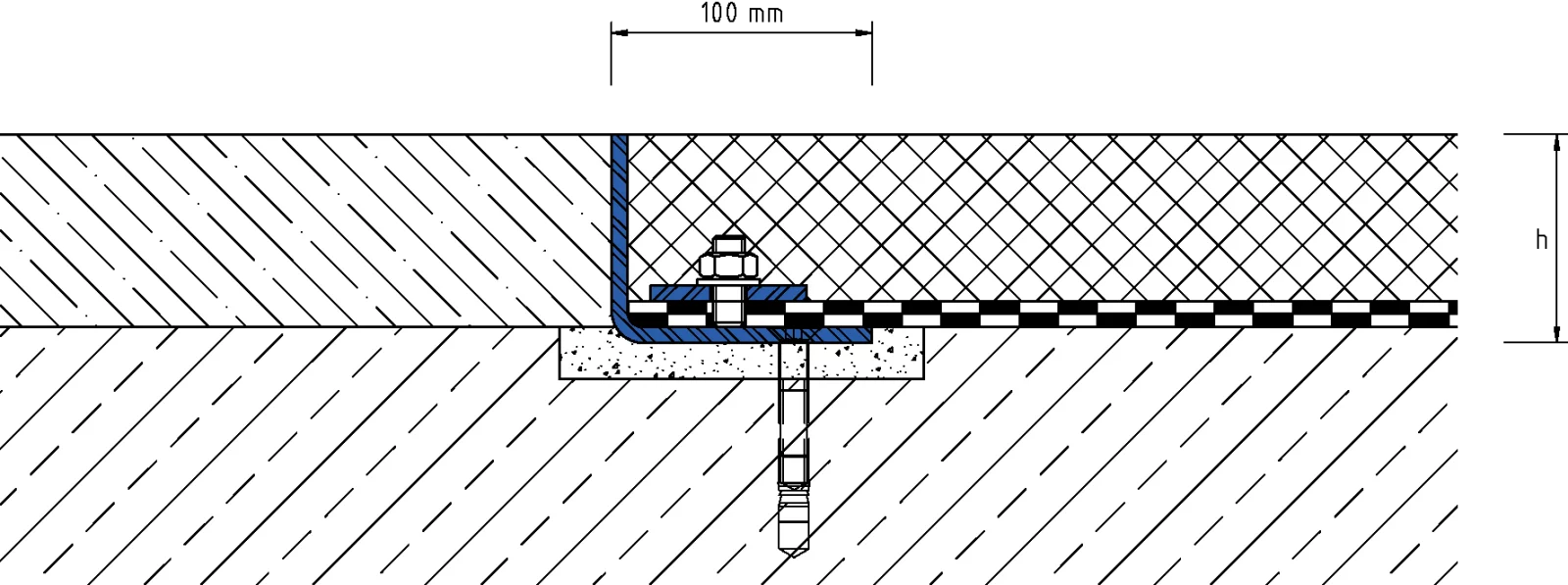

Technische Zeichnung
Technische Änderungen vorbehalten.
Ausführungen
Artikel-Nr. Profilhöhe Aussparung (B⨉T)
LFK1/60 60 mm 120 ⨉ 20 mm
LFK1/80 80 mm 120 ⨉ 20 mm
LFK1/100 100 mm 120 ⨉ 20 mm

Weitere Höhen auf Anfrage.
