Informationen zur fachgerechten Ausführung bei Bauwerksfugen entlang aufgehender Bauteile (wie z.B. Stützen).
Boden-Wandanschluss W1
Profilausführung Boden-Wandanschluss W1 für Dehnungsfugen an aufgehenden Bauteilen mit Befestigungsschenkel nach oben.
Systembeispiel: AL.5.70/65 W1
Formstück Boden-Wandanschluss W1 bei Verlauf der Dehnungsfuge direkt am aufgehenden Bauteil; dadurch werden jeweils am Übergang Boden-Boden zu Boden-Wand zwei Eck-Stücke waagrecht benötigt (Z-förmige Ausführung).
Boden-Wandanschluss W2
Profilausführung Boden-Wandanschluss W2 für Dehnungsfugen an aufgehenden Bauteilen mit Befestigungsschenkel nach unten. Einbau erst ab Profilhöhe von ca. 60 mm möglich.
Systembeispiel: AL.5.70/65 W2
Formstück Boden-Wandanschluss W2 bei Verlauf der Dehnungsfuge direkt am aufgehenden Bauteil; dadurch werden jeweils am Übergang Boden-Boden zu Boden-Wand zwei Eck-Stücke waagrecht benötigt (Z-förmige Ausführung).
Boden-Wandanschluss W3
Profilausführung Boden-Wandanschluss W3 für Dehnungsfugen an aufgehenden Bauteilen mit Befestigungsschenkel nach oben.
Systembeispiel: AL.5.70/50 W3
Formstück Boden-Wandanschluss W3 bei Verlauf der Dehnungsfuge direkt am aufgehenden Bauteil; dadurch wird jeweils am Übergang Boden-Boden zu Boden-Wand ein Profilformstück benötigt. Ein gerader (fluchtender) Profilverlauf ist somit gegeben.

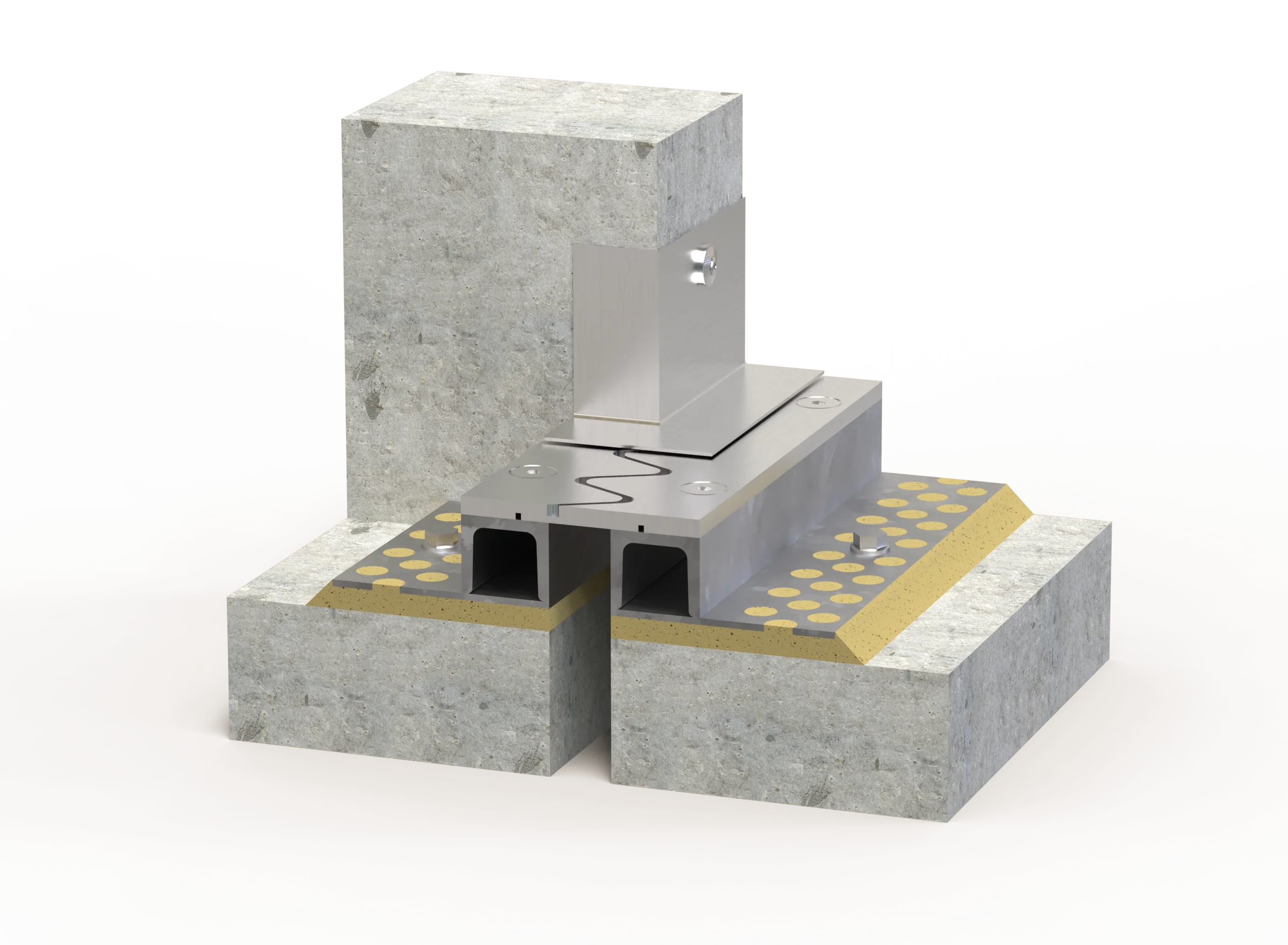

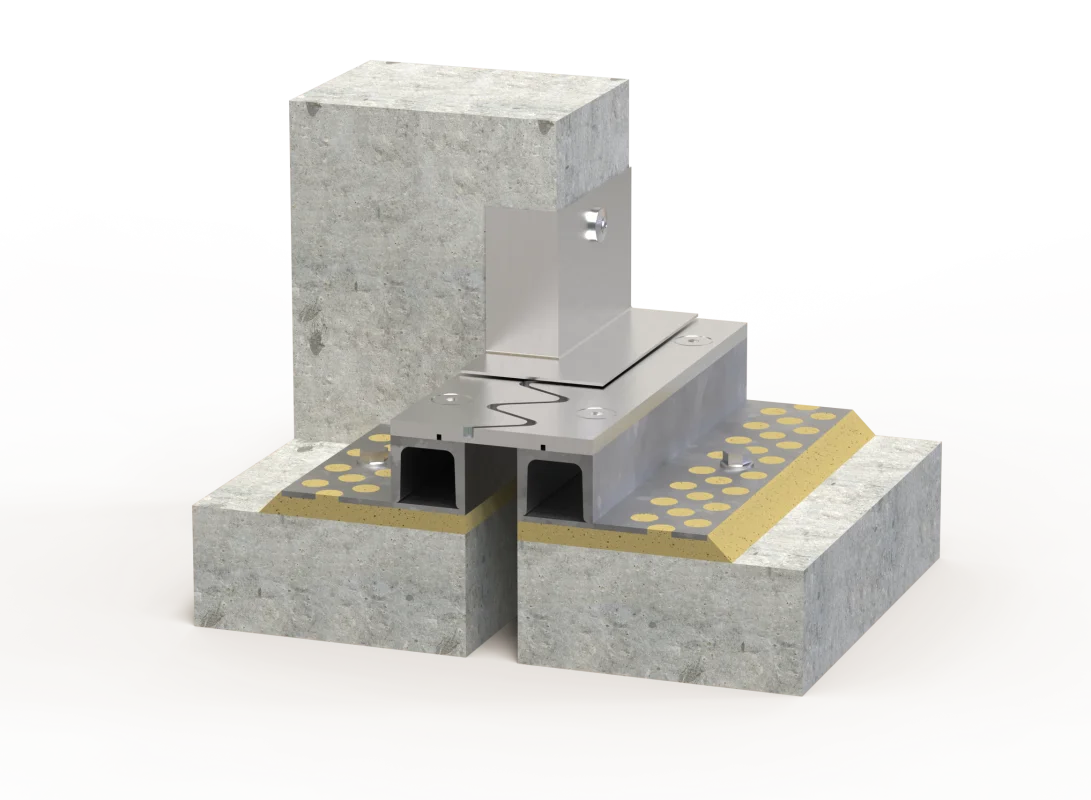

Boden-Wandanschluss W3
Profilausführung Boden-Wandanschluss W3 für Dehnungsfugen an aufgehenden Bauteilen mit Abdeckblech.
Systembeispiel: VA.6.165/19 W3
Formstück Boden-Wandanschluss W3 bei Verlauf der Dehnungsfuge direkt am aufgehenden Bauteil; dadurch wird jeweils am Übergang Boden-Boden zu Boden-Wand ein Profilformstück benötigt. Ein gerader (fluchtender) Profilverlauf ist somit gegeben.
