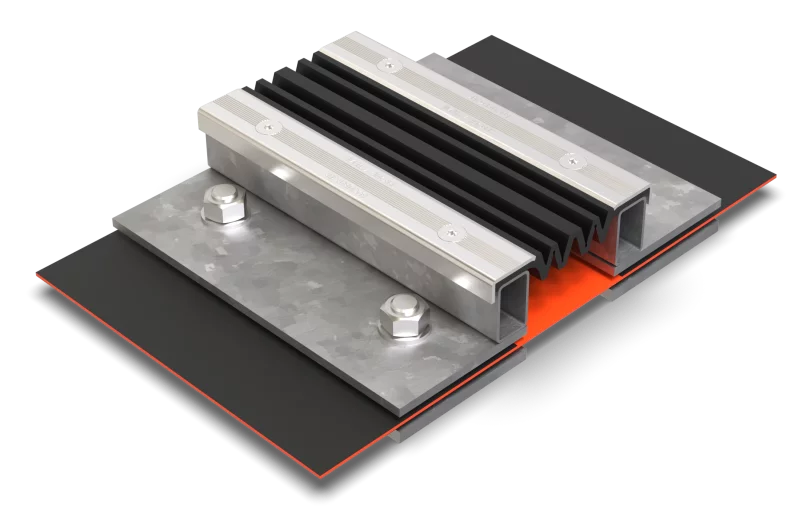

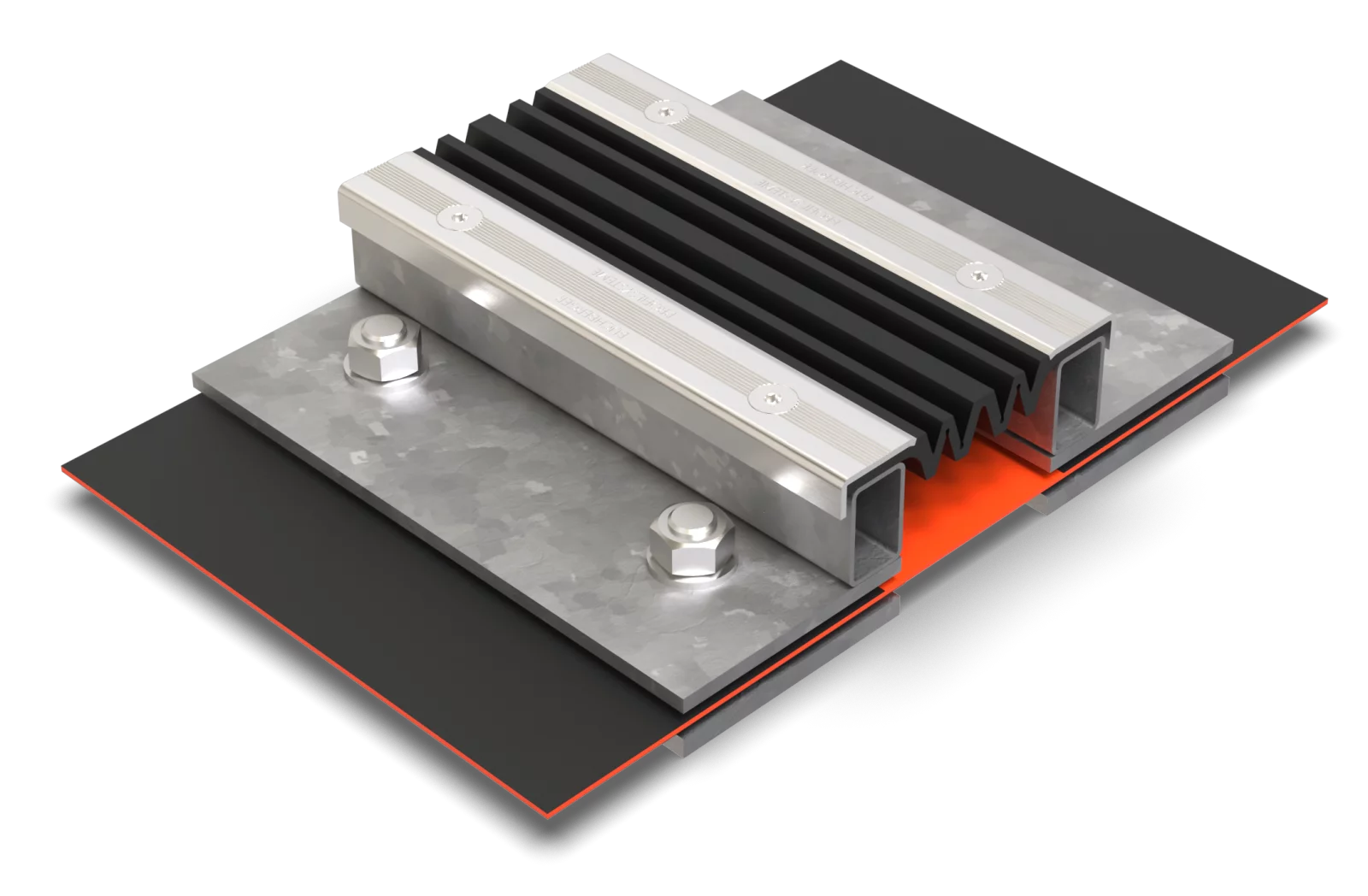

BBF135/..

  • hoch belastbar
  • Dichtbahn mit bauaufsichtlichem Prüfzeugnis
  • rutschhemmend strukturierte Sichtfläche

Anfrage Datenblatt

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

BBF135/..

Eigenschaften

Wasserdicht, schwerlastbeständig, staplerüberfahrbar, Dehneinlage jederzeit auswechselbar, abriebfest, witterungsbeständig, temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau

Material

Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A, Dehneinlage EPDM, Fugenband aus EPDM mit seitlichen Einklebeflanschen ober- und unterseitig aus nichtbrennbarem Vlies

Belagsarten

Asphalt, Beton, Estrich

Befahrbarkeit

PKW, LKW, Stapler

Lieferumfang

Das nach den baulichen Gegebenheiten hergestellte Profilsystem wird mit allen notwendigen Formstücken und Bauteilen geliefert

Hinweise

Wasserdichtes Bewegungsfugenprofil als Los-/Festflanschkonstruktion nach DIN 18195 Teil 5, Teil 8 Fugentyp II und Teil 9.

Einbau durch werkseigene Monteure empfohlen.

Angabe Profilhöhe (h) ab UK-Losflansch

Das Fugenband ist ein Produkt der BBF ElastoFug Fugenbandsysteme.

Technische Daten
Fugenspiel waagrecht:
80 mm (±40 mm)
Fugenspiel senkrecht:
40 mm (±20 mm)
Sichtbreite:
135 mm
Fugenbreite maximal:
100 mm
Belastung:
Radlast 3500 kg bei Ø 150 mm, B = 100 mm
Belastung LKW:
600 kN (DIN 1072)
Belastung Stapler:
100 kN (DIN 1055-3)
Lieferlänge:
3 mtr
Farbe der Dehneinlage:
schwarz

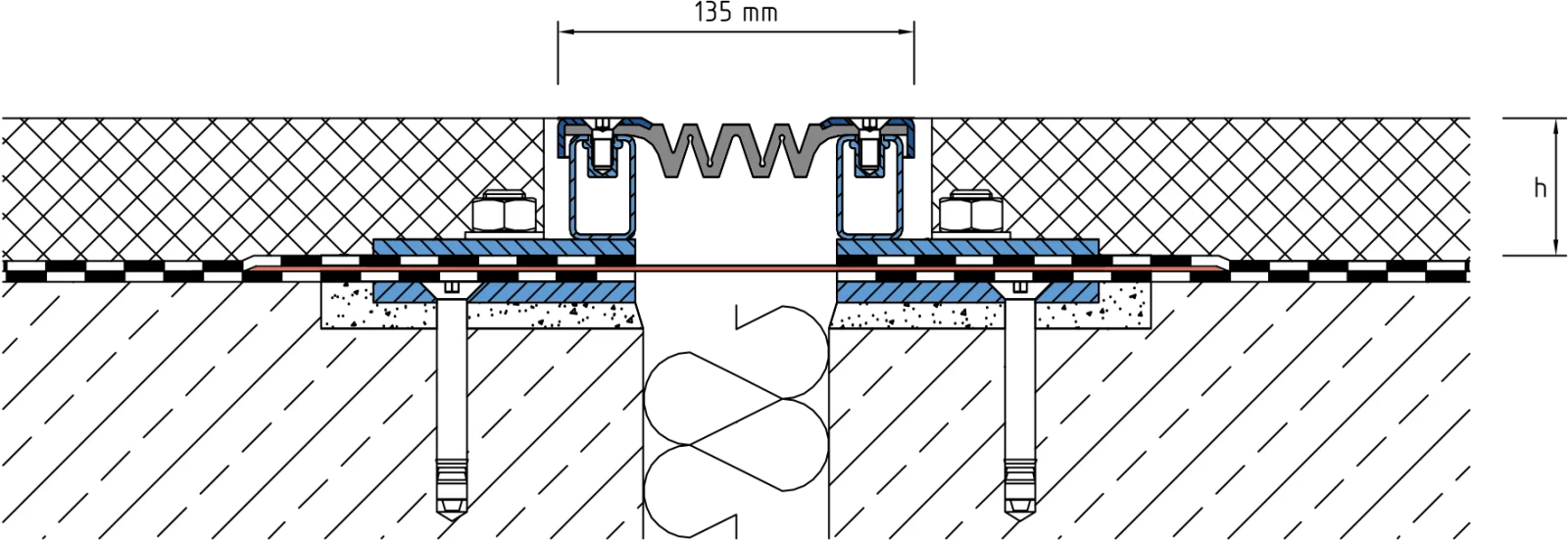

Technische Zeichnung
bbf-135-52.tif Technische Änderungen vorbehalten.
Ausführungen
Artikel-Nr. Profilhöhe Aussparung B⨉T
BBF135/37 37 mm 330 ⨉ 20 mm
BBF135/42 42 mm 330 ⨉ 20 mm
BBF135/52 52 mm 330 ⨉ 20 mm
BBF135/62 62 mm 330 ⨉ 20 mm
BBF135/92 92 mm 330 ⨉ 20 mm
